Чем Toyota RAV4 с CVT отличается от версии с МКПП и АКПП
Коробка с постоянно изменяемыми передачами – даже сегодня это словосочетание наводит страх на неопытных автолюбителей, незнакомых с устройством и принципом работы бесступенчатой трансмиссии. Мы привыкли, что на обычных коробках задействован планетарный механизм переключения передач, но уже в вариаторе такие передачи физически отсутствуют. В основе его конструкции заложены два шкива с конусами, соединенные между собой цепью или ремнем. Казалось бы, простая конструкция с ограниченным набором механизмов, а значит ломаться в ней нечему. Но, к сожалению, первые модификации CVT получились неудачными, отсюда и ненадежными. Появлявшийся гул подшипников уже после 50 тыс. км наводил страх на автолюбителей. Одна часть водителей продолжала эксплуатацию авто даже с посторонним шумом, другая была вынуждена в срочном порядке ехать в СТО на диагностику.
Когда за окном 2019 год, о вариаторе известно гораздо больше информации. Да и многие водители на собственном опыте за это время смогли убедиться, что вариаторные коробки на современных моделях авто стали работать и тише, и эффективнее, и продуктивнее. Уже нет повальных жалоб на проскальзывание передач, повышенную шумность (подшипники валов гудят разве что на Nissan Qashqai) и неточности в подборе оптимального передаточного числа. Практическим путем было установлено, что Рав4 с коробкой вариатор в среднем на 20% меньше расходует топлива, чем этот же автомобиль, но с автоматической КПП. Низкий уровень расхода бензина обусловлен оптимальной передачей крутящего момента и мощности.
Кроссовер с CVT всегда движется на правильной передаче, чего нельзя сказать об автомате, тем более о механике. К тому же вариаторная коробка значительно легче конкурентных КПП, что благоприятно сказывается на общей массе автомобиля. Мы знаем простую формулу: чем меньше вес транспортного средства, тем меньше оно расходует топлива. Это дополнительный плюс к экономии горючего. Конечно, этот тип трансмиссии не идеален, и способен даже из взрывного, импульсивного автомобиля сделать послушную игрушку.
Недостатки Рав4 с CVT следующие:
- скучный характер: модификация подойдет тем, кто во главе угла ставит экономию, комфорт, спокойную и неторопливую эксплуатацию;
- дороговизна технического обслуживания: в коробку придется лить только качественную трансмиссионную жидкость, ставить только качественные фильтры и еще постоянно чистить магниты;
- наличие большого количества дорогостоящих электронных компонентов, способных выходит из строя, что отрицательно сказывается на стоимости ремонта;
- трудности с поиском профессиональных мастеров, специализированных сервисов в небольших городах;
- отсутствует возможность буксировать автомобиль с вариаторной коробкой.
Если раньше у вас уже был во владении Toyota RAV4 с механикой или хотя бы автоматом, то с новой модификацией, которая подразумевает бесступенчатую трансмиссию, придется пересмотреть свой стиль вождения. Бытует среди автолюбителей мнение, что вариатор – идеальная коробка для городских автомобилей. Она не любит перегревов и частых серьёзных нагрузок. То есть, выехать на такой машине за город и нагрузить её условиями бездорожья – серьёзная ошибка, способная серьёзно ударить по карману. Если угодно, то Рав4 с CVT напоминает тостер для поджарки хлеба. Ведь процесс самой жарки не вызывает никаких эмоций. Так и в случае с автомобилем, который после установки бесступенчатой трансмиссии фактически утрачивает часть своих функциональных способностей.
Марка вариатора Рав 4
Аналогичные современным CVT-коробки передач в автомобилях Toyota появились в начале 1990-х годов. Одна из первых серийных моделей с таким решением – внедорожник RAV4 с бензиновым двигателем 2 литра. Вариант КПП из-за бесшумного переключения передач быстро стал востребованным. С одной стороны – комфортное передвижение за счет бесступенчатого переключения, а с другой – быстрый естественный износ и явные технические недостатки.
Выпускается Тойота Рав 4 не только с вариатором: можно найти даже модели с классическим автоматом и передним приводом. Практически каждый, кто планирует обзавестись популярным внедорожником, желает знать – есть ли смысл выбирать CVT или стоит обойтись классическим вариантом КПП.
Как продлить срок службы вариатора
Несмотря на повышенную чувствительность, защитить CVT можно, следуя нескольким правилам. Часть из них – рекомендации производителей, остальные же сформированы на основе отзывов, видео и советов владельцев вариаторной Toyota RAV 4:
- лучше не трогаться с места резким нажатием педали газа, из-за этого ремень становится менее надежным;
- перевозка тяжелых грузов, а также буксировка прицепов – верный путь к быстрому износу агрегата;
- частая езда на высокой скорости может привести к появлению неконтролируемых скачков оборотов двигателя;
- CVT боится холода, поэтому зимой машину с вариатором стоит прогревать подольше (не менее 10 минут);
- на светофорах и прочих кратковременных остановках не стоит пользоваться нейтральным положением коробки, лучше оставить драйв;
- РАВ 4 хоть и считается кроссовером, но постоянная езда по бездорожью приводит к быстрому уменьшению рабочего ресурса.
Бережная эксплуатация машины в городских условиях – лучший способ уберечь CVT от выхода из строя, а автовладельца — от серьезных финансовых потерь
Важно использовать только рекомендуемые производителем масла и вовремя проводить техническое обслуживание

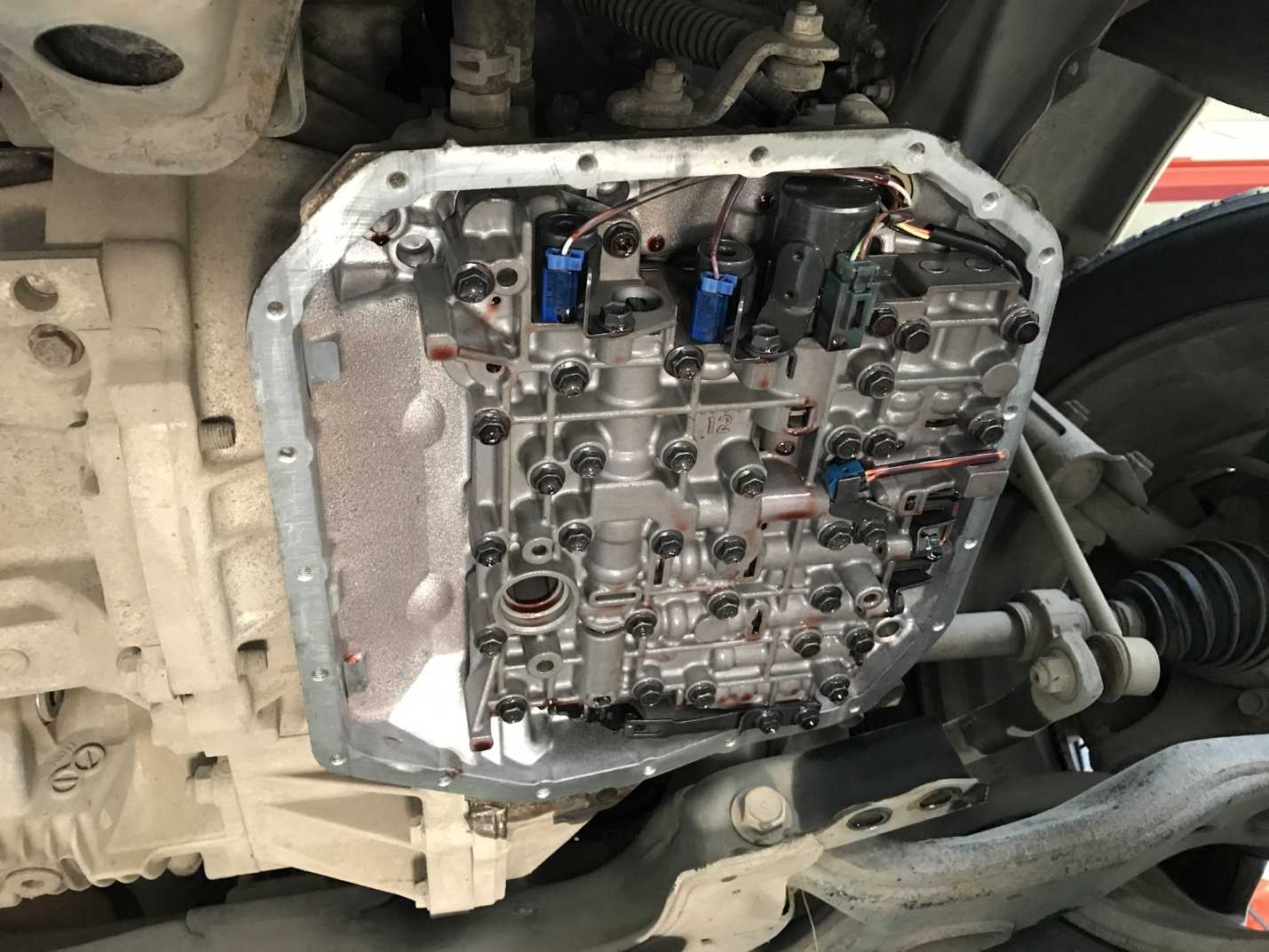

Ремонт и замена вариатора Toyota RAV 4
Стоит отметить: ремонт возможен в условиях полностью оборудованного СТО, самостоятельные действия могут усугубить проблемы с коробкой. Начинается исправление поломок с выполнения комплексной диагностики. В ходе выявляется причина поломки и определяется фронт дальнейших работ.
Исправление подразумевает демонтаж КПП, частичную разборку и дополнительный визуальный анализ. Далее – в зависимости от неисправности – замена ремня, манжет, сальников, прокладок или шагового двигателя. На новых моделях возможно исправление проблем с гидротрансформаторной системой путем частичного разбора, замены компонентов и сваривания с калибровкой.
После монтажа коробки принято выполнять сброс параметров бортового компьютера и ставить повторную проверку на предмет наличия ошибок. Полная замена вариатора – более сложная и дорогая процедура. Усложняется работа длительным ожиданием оригинального агрегата от завода-поставщика.
Комплектации и цены
На российский авторынок японский автопроизводитель поставляет 8 разных комплектаций. Они отличаются техническими характеристиками (ТХ) и стоимостью.
Доступные:
- «Классик». Переднеприводная модель, комплектуется базовым бензиновым мотором, 6-ступенчатой МКПП. Цена – 1 265 000 рублей.
- «Стандарт». Доступны бензиновые и дизельные моторы с МКПП, АКПП и вариатором. Базовая комплектация включает 7 подушек безопасности, противотуманные фары, 17-дюймовое литье, обогрев зеркал и передних сидений, кондиционер, проигрыватель CD, опции USB, Bluetooth. Будущему владельцу обойдется от 1 400 000 до 1 600 000 рублей. Дизель дороже.
- «Комфорт». Все опции предыдущей комплектации плюс камера заднего вида, круиз-контроль, 6-дюймовый дисплей. 1 543 000 руб.
- «Комфорт Плюс». Дополнительно оборудована ксеноновыми фарами. Доступны все варианты двигателя, предложенные для четвертого поколения. На выбор – вариатор или автомат. Модель с вариатором обойдется в 1 617 000 рублей, с бензиновым мотором (2.5) и коробкой-автомат – 1 749 000 рублей.
- «Элеганс Плюс». Отличается от предыдущей модификации кожаным салоном, системой электрического привода задней двери, кнопкой запуска двигателя. С бензиновым двигателем с вариатором – 1 730 000. Дизель с АКПП – 1 835 000 руб.
- «Престиж Плюс». Топовая модель дополнена мониторингом слепых зон, парктроником, электрической регулировкой водительского кресла. Цена – от 1 841 000 рублей.
Расширенные модификации «Элеганс+», «Престиж+» имеют рейлинги на крыше. Двигатель бензиновый и дизельный, коробка передач – автомат или вариатор.
Покупка нового автомобиля
Сегодня в Тойота центре продают новое — 4 поколение Toyota RAV4, отчасти спорное по дизайну, зато ещё более брутальное. Начальная цена автомобиля — 1 174 000 рублей. С чуть меньшим по объему двигателем и в схожей комплектации RAV4 стоит более 1500 тысяч рублей. Однако с двигателем 2,5 литра он мощнее и быстрее предшественника, плюс, внутри прибавились новые опции.
По статистике, больше половины владельцев Toyota RAV4 3-его поколения положительно отзываются о своем приобретении. Хвалят надежность, динамику, управляемость и, конечно, дизайн. Ну а жалуются на плохую шумоизоляцию и жесткую подвеску. На вторичном рынке не составит большого труда найти свежую машину, даже если её пробег далеко за 100 тысяч километров.
В России RAV4 предлагался в нескольких комплектациях, включавших себя модификации с 2,0- или 2,4-литровым мотором, а также стандартный и удлиненный варианты — с размером базы 2560 и 2660 мм соответственно. Достаточно богатое стандартное оснащение самой простой версии включает в себя передние противотуманные фары, электроподогрев зеркал с электроприводом, обогрев заднего стекла, омыватель фар, тканевую обивку салона, электроусилитель руля, электроподогрев передних сидений, центральный замок с ДУ, электростеклоподъемники, запасное полноразмерное колесо, CD-плейер. Более богатые комплектации могут включать круиз-контроль, электропривод передних сидений, кожаный салон, запуск двигателя с кнопки, датчики дождя и света, рейлинги на крыше, колесные диски увеличенной размерности. Первая модернизация RAV4 состоялась в 2008 году, а в 2010 была представлена обновленная, рестайлинговая модель.
Для RAV4 предлагалось два двигателя: двухлитровый бензиновый 158-сильный или 2,4-литровый 170-сильный мотор. Первый предлагался в комплектациях с 6-ступенчатой механической трансмиссией (передний привод или 4WD) или вариатором (4WD). Второй — с автоматической 4-ступенчатой адаптивной коробкой передач и системой полного привода (самые дорогие комплектации «Long Комфорт Плюс» и «Long Престиж Плюс»).
Toyota RAV4 оснащен полностью независимой подвеской. Конструктивно передняя подвеска, смонтированная на подрамнике, представляет собой стойки МакФерсон с треyгольными рычагами и стабилизатором поперечной устойчивости, а задняя — независимая, на двойных поперечных рычагах конструкция, так же со стабилизатором поперечной устойчивости. Настройка подвески достаточно жесткая, низкопрофильные шины придают дополнительную «строгость» в движении, быть может, немного в ущерб комфорту, но наделяют RAV4 отличной управляемостью. Полноприводная трансмиссия работает таким образом, что в большинстве ситуаций используется передний привод, задний подключается автоматически в случае пробуксовки.
На страже безопасности RАV4 стоят система курсовой устойчивости VSC, антипробуксовочная TRC, ABS. Энергопоглощающий механизм вмонтирован в рулевую колонку. В двери, панели и крышу вмонтированы элементы усиления. В максимальную комплектацию входят восемь подушек безопасности, при этом две подушки безопасности двухступенчатые: в зависимости от силы удара изменяется их раскрытие. В дорогих комплектациях используется система активной безопасности Integrated Active Drive, которая работает совместно с полноприводной трансмиссией и системой стабилизации, благодаря чему кроссовер меньше подвержен заносам и сносам. Высокий уровень безопасности подтверждается краш-тестами.
RAV4 — автомобиль со сбалансированным набором характеристик. Он обладает определенным шармом: внешний вид весьма гармоничен. Относительным недостатком можно назвать высокую стоимость, однако и удешевление по мере старения происходит достаточно медленно. По сравнению с прошлым поколением модель стала комфортнее, удобнее, добавились разнообразные «штучки», которые оценят водители, привыкшие возить с собой все самое нужное: органайзер в багажном отделении, в котором можно разместить разнообразные предметы без ущерба для салонного пространства; множество бардачков и «кармашков». RAV4 третьего поколения по праву считается одним из лучших «паркетников» прошедшего десятилетия.
Обслуживание вариатора Тойота Рав4
Самое важное, что следует учитывать – расходники к вариатору привязаны не к модели/марки автомобиля, а к модификации CVT. Часто водители интересуются, какое трансмиссионное масло нужно лить в коробку, какие фильтры лучше всего ставить
В первую очередь нужно узнать модель, модификацию установленного на автомобиль вариатора. Узнать это можно по специальной табличке, которая есть в каждом автомобиле с CVT, включая Тойота Рав4. Как правило, отметка размещена на дверной стойке. В Россию поставляли авто с 2.0 литровым двигателем, поэтому в нем может быть, как и K111, так и K111F, все зависит от типа привода.
Что касается жидкости ATF, то в эту коробку рекомендовано заливать только оригинальный и качественный продукт – Toyota CVT Fluid TC/FE. Фильтр, установленный в поддоне узла (в металлическом корпусе), во время первой смены трансмиссионного масла можно не менять. Его достаточно промыть, но уже следует установить новый экземпляр в момент последующего обслуживания и замены масла в коробке. Его каталожный номер – 35330-0W040 с пометкой «Made In USA» или «Made in Japan». Прокладка поддона обозначается индексом 35168-20010. В общей сложности водителю потребуется около 9 литров трансмиссионной жидкости, чтобы осуществить её полную замену. Производитель рекомендует менять масло раз в 60 тысяч километров пробега.
Но нужно учитывать, что рекомендации даны без учета характера и стиля вождения. Эта цифра, высчитанная для автомобилей, эксплуатирующихся в «идеальных условиях». Ели учесть, что вариатор – коробка «нежная», сугубо для спокойной езды, то любые движения в стиле старт-стоп, буксировка, покорение бездорожья уже являются для нее ненормальной средой эксплуатации. По возможности регламентированную периодичность замены масла следует сократить до 35-40 тысяч километров пробега. Как говорилось выше, ремень, состоящий из металлических пластин, желательно каждый раз осматривать одновременно с заменой жидкости ATF и по возможности чаще менять. Если он начнет разрушать конуса – одна из самых дорогостоящих частей вариатора, – то придется потратиться на их замену, а это намного дороже, чем стоимость нового экземпляра. Конуса не шлифуют, а обычно меняют новыми изделиями.
Технические характеристики Тойота РАВ 4
Кроссовер Toyota RAV4 4-го поколения (рестайлинг 2015 года) предлагается в России с тремя силовыми установками: двумя бензиновыми моторами объемом 2.0 и 2.5 литра (146 и 180 л.с. соответственно) и дизелем 2.2 (150 л.с., 340 Нм). Топовый 2.5-литровый мотор, устанавливаемый также на Тойота Камри, в тандеме с 6-ступенчатой автоматической коробкой обеспечивает паркетнику лучшую среди всех модификаций динамику – 9.4 секунды от 0 до 100 км/ч. Дизельный мотор агрегатируется с той же 6АКПП, что гарантирует чуть менее уверенный старт с места – 10 секунд до «сотни». Обе версии (2.5 и 2.2 TD) оснащаются системой подключаемого полного привода с многодисковой муфтой на входе заднего дифференциала.
«Младший» в гамме двигателей, в отличие от своих собратьев, получил в распоряжение целых два варианта трансмиссии – 6-диапазонную МКПП и бесступенчатый вариатор. К тому же Тойота РАВ 4 2.0 наряду с полноприводной может иметь и переднеприводную компоновку.
Самой экономичной среди всех бензиновых версий кроссовера является версия с 2.0-литровым мотором, вариатором и приводом на переднюю ось. Она потребляет в среднем около 7.4 литра/100 км. Расход топлива Toyota RAV4 2.5 при комбинированном режиме движения составляет 8.6 литра на 100 км.
Технические характеристики Тойота РАВ 4:
| Параметр | Toyota RAV4 2.0 146 л.с. | Toyota RAV4 2.5 180 л.с. | Toyota RAV4 2.2 TD 150 л.с. | |||
| Двигатель | ||||||
| Тип двигателя | бензиновый | дизельный | ||||
| Тип впрыска | распределенный | непосредственный | ||||
| Наддув | нет | есть | ||||
| Количество цилиндров | 4 | |||||
| Расположение цилиндров | рядное | |||||
| Количество клапанов на цилиндр | 4 | |||||
| Объем, куб. см. | 1987 | 2494 | 2231 | |||
| Мощность, л.с. (при об/мин) | 146 (6200) | 180 (6000) | 150 (3600) | |||
| Крутящий момент, Н*м (при об/мин) | 187 (3600) | 233 (4100) | 340 (2000-2800) | |||
| Трансмиссия | ||||||
| Привод | передний | полный | полный | |||
| Коробка передач | 6МКПП | вариатор | 6МКПП | вариатор | 6АКПП | |
| Подвеска | ||||||
| Тип передней подвески | независимая типа МакФерсон | |||||
| Тип задней подвески | независимая, на двойных рычагах | |||||
| Тормозная система | ||||||
| Передние тормоза | дисковые вентилируемые | |||||
| Задние тормоза | дисковые | |||||
| Рулевое управление | ||||||
| Тип усилителя | электрический | |||||
| Шины и диски | ||||||
| Размер шин | 225/65 R17 / 235/55 R18 | |||||
| Размер дисков | 6.5Jx17 7.0JхR17 / 7.5JхR18 | |||||
| Топливо | ||||||
| Тип топлива | АИ-95 | ДТ | ||||
| Экологический класс | Евро-5 | |||||
| Объем бака, л | 60 | |||||
| Расход топлива | ||||||
| Городской цикл, л/100 км | — | 9.4 | 10.0 | 9.4 | 11.6 | 8.1 |
| Загородный цикл, л/100 км | 6.4 | 6.3 | 6.5 | 6.4 | 6.9 | 5.9 |
| Смешанный цикл, л/100 км | 7.7 | 7.4 | 7.8 | 7.5 | 8.6 | 6.7 |
| Габаритные размеры | ||||||
| Количество мест | 5 | |||||
| Количество дверей | 5 | |||||
| Длина, мм | 4605 | |||||
| Ширина, мм | 1845 | |||||
| Высота (без рейлингов/с рейлингами), мм | 1670/1715 | |||||
| Колесная база, мм | 2660 | |||||
| Колея передних колес, мм | 1570 | |||||
| Колея задних колес, мм | 1570 | |||||
| Передний свес, мм | 930 | |||||
| Задний свес, мм | 1015 | |||||
| Размеры салона ДхШхВ, мм | 1935х1505х1220 | |||||
| Объем багажника, л | 577 | |||||
| Дорожный просвет (клиренс), мм | 197 | 165 | 197 | |||
| Масса | ||||||
| Снаряженная, кг | 1540-1555 | 1575-1600 | 1610-1640 | 1645-1690 | 1685-1705 | 1715-1735 |
| Полная, кг | 2000 | 2050 | 2080 | 2110 | 2130 | 2190 |
| Масса буксируемого прицепа (оборудованного тормозами), кг | 1500 | — | 1800 | |||
| Масса буксируемого прицепа (не оборудованного тормозами), кг | 750 | — | 750 | |||
| Динамические характеристики | ||||||
| Максимальная скорость, км/ч | 180 | 185 | ||||
| Время разгона до 100 км/ч, с | 10.2 | 11.1 | 10.7 | 11.3 | 9.4 | 10.0 |

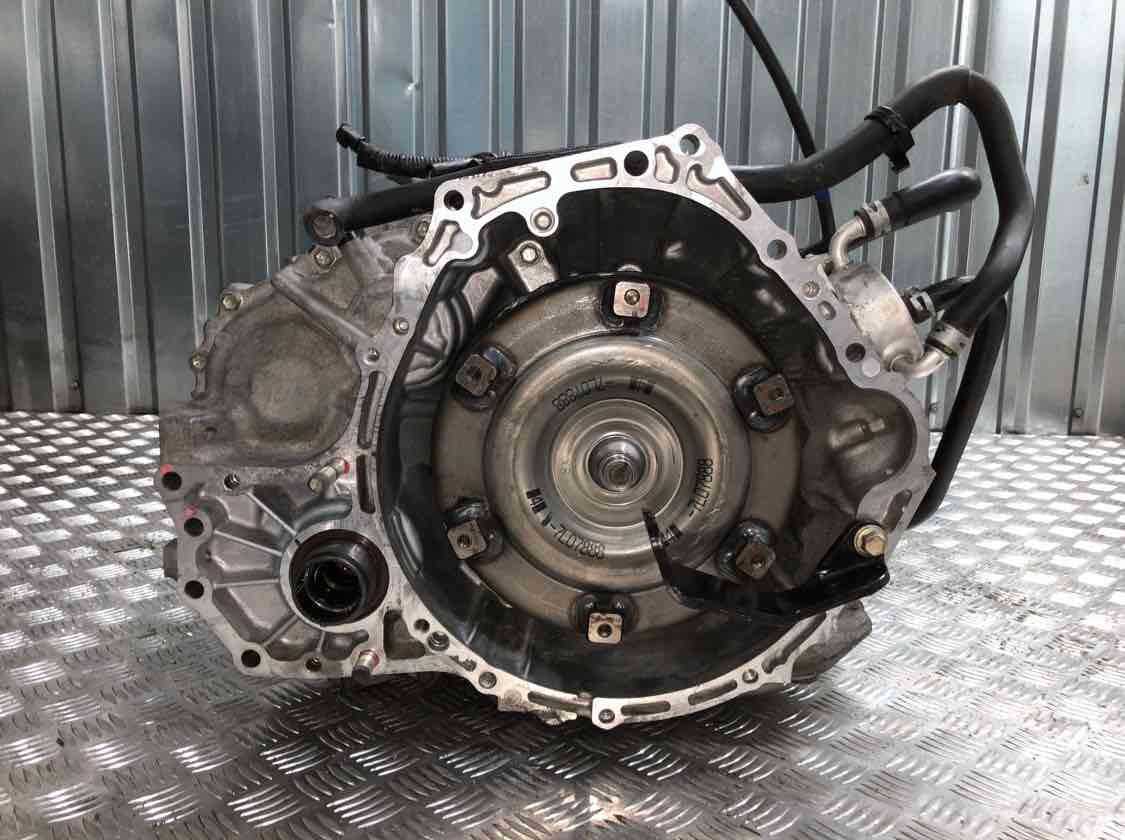

Какие вариаторы ставят на Toyota RAV4
Компания Toyota уникальна в том плане, что на свои автомобили, включая Lexus, устанавливает исключительно коробки от производителя Aisin. Это машиностроительное предприятие, специализирующееся на изготовлении трансмиссий к транспортным средствам. Японская компания, зависимая от Toyota, но не подконтрольная ей напрямую. Примерно только 42% акций Aisin принадлежит как раз таки Toyota. В целом, довольно надежный и известный производитель коробок передач, входящий в так называемую «большую тройку» — ZF, Borg-Warner, Aisin. Трансмиссии от Aisin можно встретить на многих конкурентных Тойота марках авто. В компании решили поощрять поставки фактически собственных коробок передач на чужие конвейеры.
Японский производитель известен своим консерватизмом, поэтому руководящие лица компании решили приобрести вариаторную коробку у Jatco, немного переделать её и адаптировать под технические характеристики RAV4. Многие конструктивные детали, например металлические ремень или цепь, и сегодня являются взаимозаменяемыми, то есть, можно использовать эти экземпляры с вариатора одного производителя и использовать их на бесступенчатой коробке другого изготовителя. К установке CVT на Рав4 шли медленно и осознанно, сперва испытав эту функциональную КПП на других моделях. После удачного испытания на Verso, Avensis, Opa, было принято решение собрать кроссовер с полным приводом и двухлитровым бензиновым мотором.
Модификация вариатора на Toyota RAV4 – Aisin K111/K111F. Трансмиссию долгое время обкатывали на автомобилях, которые предназначены для внутреннего рынка. Только после пяти лет эксплуатации автомобилей с Aisin K111/K111F Тойота вышли на международную арену. Все вариаторы разделены на условные группы, каждая группа ориентирована на определенный крутящий момент. Модификация K111/K111F входит в «сотую» серию, произведенную под 2.0 и 2.4-литровые моторы. Разница между K111/K111F только лишь в том, что индекс F указывает на предназначенность полноприводным машинам.
Как устроен и работает вариатор в Toyota RAV 4
Вариаторная коробка передач – один из способов сделать автомобиль экономичнее и комфортнее. Особенность работы – уникальное бесступенчатое переключение, за счет чего обеспечиваются плавная езда и отсутствие рывков при ускорении. На этапе разгона CVT предотвращает повышение оборотов двигателя, экономя топливо. Техническая реализация вариаторов, используемых в модельной линейке RAV4, серьезно отличается от классических механических и автоматических вариантов, основанных на зубчатых колесах.
В моделях 2010, 2011 и 2013 годов выпуска устанавливался клиноременной вариант коробки (К111F), которая основана на двух валах с клиновидными дисками (первый идет от двигателя, а второй – к ведущим колесам).
Изменение передаточного числа выполняется за счет увеличения или уменьшения расстояния между валами и положения ремня. Среди особенностей:
- в момент переключения не происходит разрыв потока мощности;
- сближение и отдаление обеспечиваются за счет центробежной силы и воздействия системы пружин;
- передаточное число всегда остается динамичным и контролируется через автономный блок управления;
- у такого вариатора на РАВ 4 срок службы во многом зависит от степени износа ремня.
В вариантах 2015, 2017 и 2018 годов (XA40) инженеры Toyota перешли на использование гидротрансформаторной системы. Технология реализована аналогично, однако за изменение расстояния между валами отвечает гидравлика, полностью управляемая компьютером. Такой подход считается более безопасным и стабильным, благодаря возможности предотвращения случайных проскальзываний ремня.
Основные неисправности вариатора
CVT – достаточно чувствительная коробка, сломать ее можно не соблюдая все предписания. Среди главных источников проблем:
- низкокачественное масло для КПП или нарушение сроков его замены;
- агрессивные поездки – длительная работа ДВС на высоких оборотах и резкие торможения;
- частая эксплуатация машины для перевозки тяжелых грузов.
Даже при соблюдении всех правил и постоянном прохождении ТО в официальных сервисных центрах собственники Toyota RAV 4 не застрахованы от появления неисправностей. Основная причина – изменение штатного положения шкивов, приводящее сначала к нарушению натяжения, а позже и к обрыву ремня.
Еще один источник проблем – уязвимый к механическим нагрузкам фланец корпуса подшипника вариатора. Из-за его разрушения возникает утечка масла, а мелкие обломки могут попасть в шестеренки и привести к их заклиниванию.
