Toyota rav 4 комплектация стандарт бензин mt бензин, передний привод

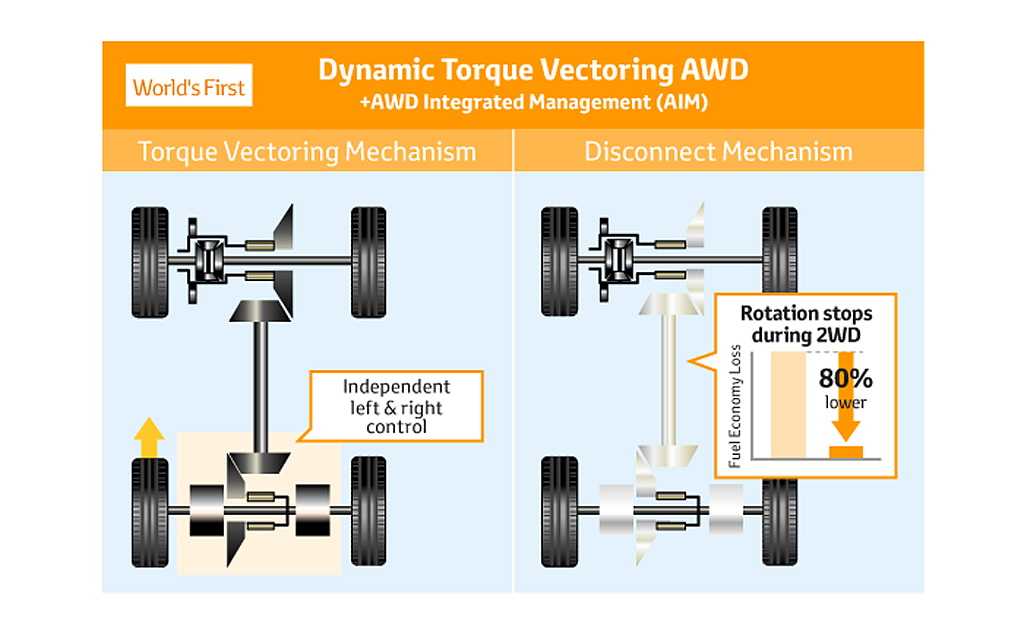

Dynamic Torque Vectoring AWD

Схема полного привода нового Тойота РАВ 4 в дорогих комплектациях Престиж и Престиж Safety принципиально отличается от классической конфигурации Dynamic Torque Control AWD. Здесь нет ни межосевой муфты, ни заднего дифференциала. Изначально кроссовер является переднеприводным, а назад тяга направляется с помощью раздаточной коробки, карданного вала и редуктора с двумя электромеханическими многодисковыми муфтами (у каждого колеса своя). С обеих сторон кардана установлены кулачковые муфты с электромагнитами – при их размыкании передача потока мощности на заднюю ось прекращается, сам вал перестает крутиться.

Распределением момента в трансмиссии Dynamic Torque Vectoring заведует специальный блок управления, расположенной в кормовой части автомобиля. Он учитывает множество параметров, в том числе, положение рулевого колеса, частоту вращения колес, угловое ускорение, положение педали тормоза, выбранную передачу. На основании полученных данных ЭБУ дозирует тягу на задних колесах, причем передаваемое усилие определяется исключительно силой тока на электромагнитах.

За изменение режима работы новой системы полного привода Тойота РАВ 4 ХА50 отвечает трехпозиционный переключатель Multi-Terrain Select. Он позволяет выбирать между настройками Normal (Нормальный), Mud & Sand (Грязь и песок) и Rock & Dirt (Камни и грунт). Два последних режима активируются на скоростях до 40 и 25 км/ч соответственно.

Toyota RAV4 2.0 149 л.с.

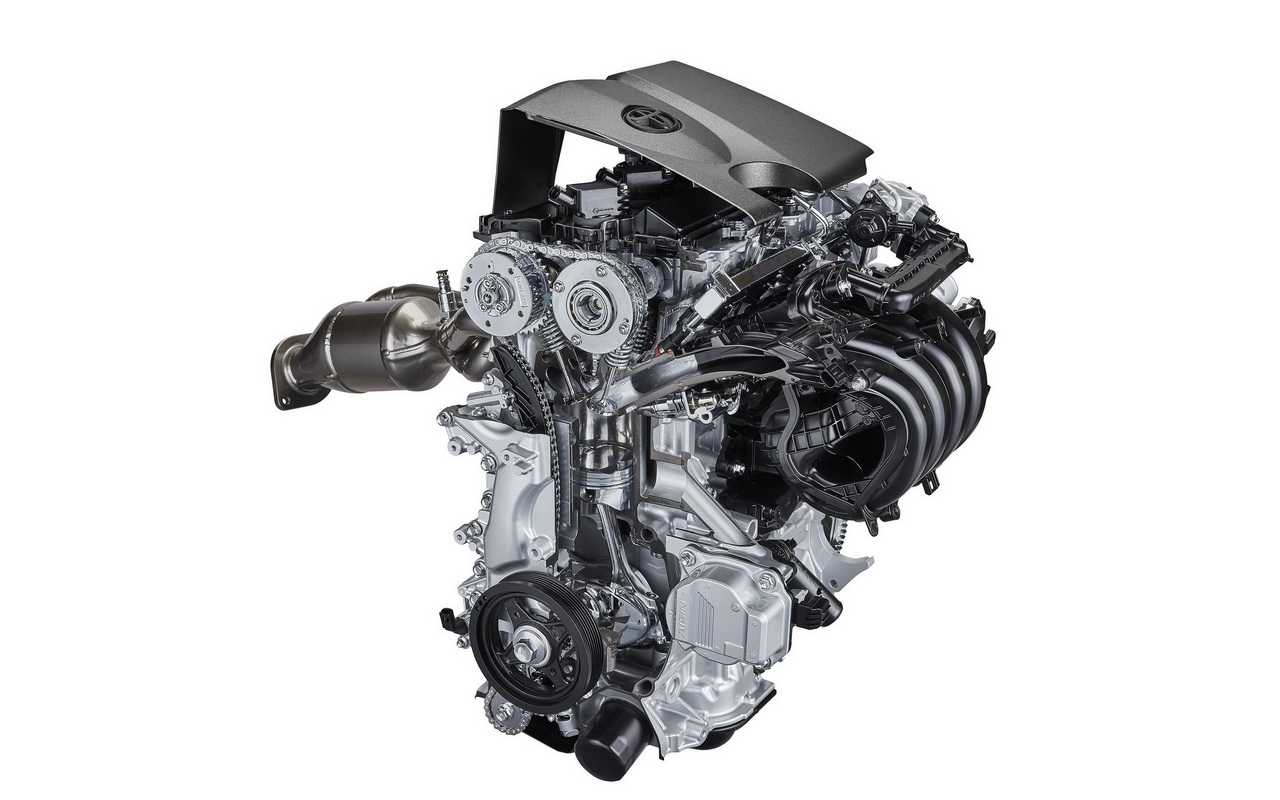

Базовым двигателем для нового Рафика стал 2.0-литровый бензиновый атмосферник с заводским индексом M20A-FKS. Он относится к новой линейке Dynamic Force Engines, включающей передовые моторы Тойота с высоким термическим КПД 40%. Четырехцилиндровый агрегат получил алюминиевый блок с вплавленными гильзами, газораспределительный механизм DVVT-iE с изменением фаз на впуске (VVT-iE) и выпуске (VVT-i), систему комбинированного впрыска топлива (распределенный впрыск сочетается с непосредственным). Конструктивные особенности мотора – лазерная насечка на юбках поршней для лучшего удержания масла, близкое расположение каналов для ОЖ и масла (ускоряется прогрев), гидрокомпенсаторы и роликовые толкатели в клапанных группах, цепной привод ГРМ с гидронатяжителем. Двигатель работает по циклу Миллера, геометрическая степень сжатия 13.0:1.

Двигатель 2.0 M20A-FKS

Кроссовер с 2.0-литровым мотором M20A-FKS, выдающим 149 л.с. и 206 Нм, оснащается либо 6-ступенчатой МКПП, либо вариатором. Во втором случае привод может быть как передним, так и полным. У вариатора первая и задняя передачи механические.

В каких поколениях Тойота РАВ 4 стоит механика

Механическая трансмиссия использовалась на следующих поколениях кроссовера:

XA10 с двигателем 3S-FE мощностью 128 или 135 л. с. и с любым вариантом кузова. При использовании 5-ступенчатой МКПП с повышающей скоростью машина оснащалась гидромеханической блокировкой межосевого дифференциала, повышавшей проходимость автомобиля.

XA20 с 2-литровым мотором 1AZ-FE мощностью 147 л. с. (после рестайлинга увеличившейся до 150 л с.). Механическая синхронизированная коробка с 5 ступенями переднего хода предлагалась только для 5-дверных вариантов, машины с короткой базой и 3 дверями поставлялись только с АКПП.

XA30 с агрегатом 1AZ-FE мощностью 152 л. с. и системой полного привода. После модернизации в 2010 г. стал использоваться 148-сильный мотор 3ZR-FAE, который мог работать с МКПП и ставился на автомобили с передними ведущими колесами или полным приводом. Изредка встречается модификация 3ZR-FAE, имеющая мощность 158 л. с. и предназначенная для рынков США и Ближнего Востока. Вне зависимости от года выпуска и мощности использовалась унифицированная 5-скоростная коробка.

XA40 с двигателем 3ZR-FAE мощностью 146 л. с., который ставился на машины с передним либо полным приводом. Отличием трансмиссии стало введение 6-й передачи, позволившей снизить расход топлива и повысить акустический комфорт в салоне автомобиля.

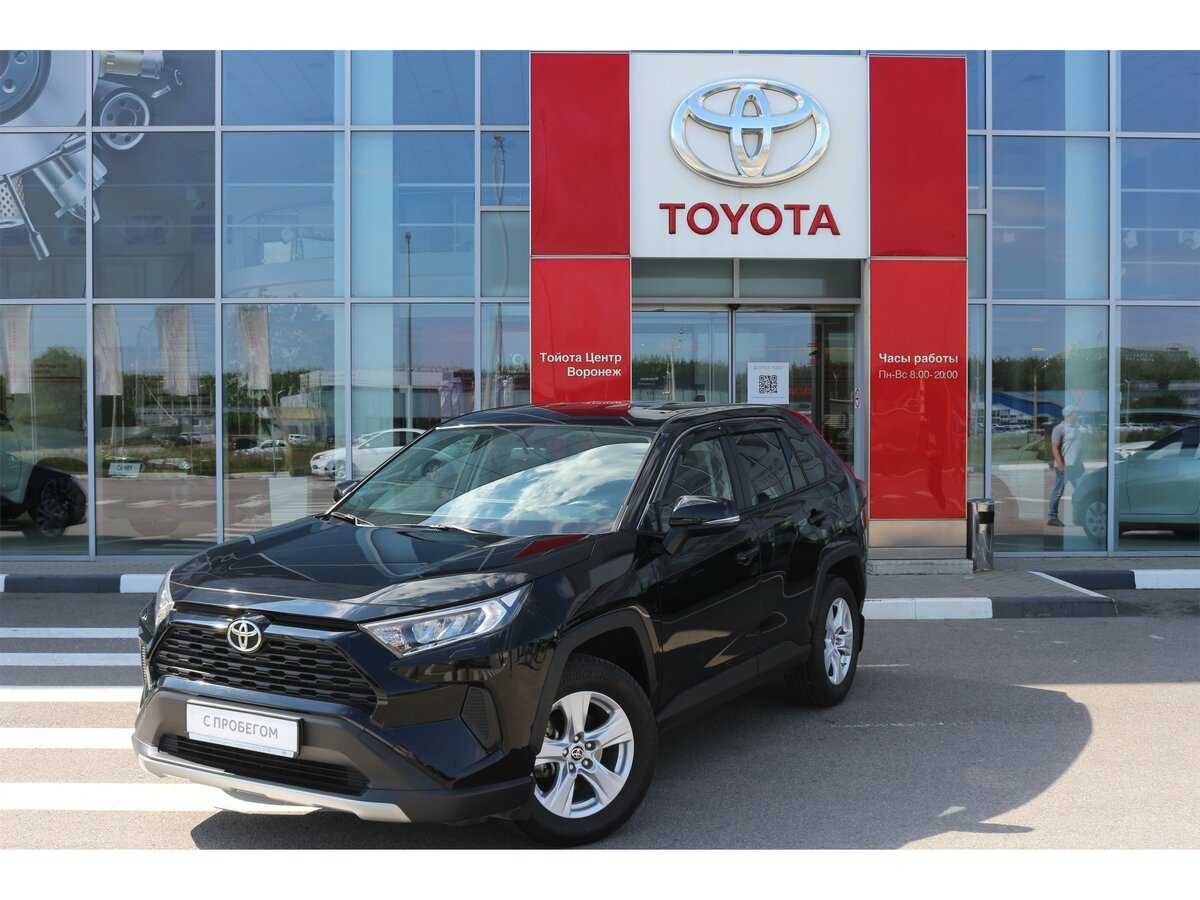

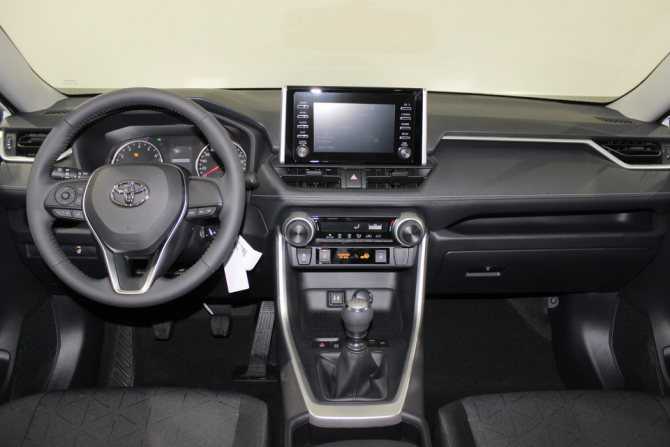

XA50, оснащенный бензиновым мотором M20A-FKS объемом 2,0 л, развивающим 149 л. с. Механическая коробка доступна только для модификации с передними ведущими колесами, при заказе машины с полным приводом ставится вариатор или гидромеханическая 8-ступенчатая трансмиссия. Версия с МКПП оснащена кнопочным селектором для выбора режима работы двигателя в зависимости от дорожных условий.

Устройство и принцип работы механики

Коробка оснащена алюминиевым картером, в котором на подшипниках качения расположены валы с фиксированными и передвижными шестернями. На крышке установлен механизм выбора ступеней, связанный с кулисой тросами в защитной оболочке. Для переключения необходимо нажать на педаль и разорвать подачу потока мощности, а затем перевести рукоятку в требуемое положение. Выбор осуществляется путем перемещения блоков зубчатых колес по шлицам.

Особенности

Для смазки шестерен и подшипников используется специальное трансмиссионное масло, залитое в картер. В корпусе предусмотрены резьбовые пробки для проверки уровня и доливки смазки. Насос в конструкции отсутствует, масло подается разбрызгиванием. Внутри картера расположены главная пара и дифференциал. На машинах с полным приводом в конструкции предусмотрен редуктор с муфтой включения заднего моста, на выходе имеется фланец для подсоединения карданного вала.

Плюсы

Преимущества машин с МКПП, отмеченные в отзывах владельцев:

• возможность принудительного включения ступени при движении в сложных дорожных условиях;
• быстрый разгон (по сравнению с АКПП);
• способность переносить повышенные нагрузки;
• сниженный расход топлива;
• простота ремонта и обслуживания КПП.

Минусы

Недостатки механической трансмиссии:

• необходимость постоянного переключения и нажатия на педаль сцепления при движении в пробках;
• при неаккуратной работе с муфтой сцепления можно сжечь фрикционные накладки;
• для включения задней передачи иногда требуется несколько раз нажать на педаль сцепления;
• необходимость периодической проверки уровня масла в картере;
• коррозия втулок наконечников тросов, что вызывает затрудненное переключение;
• быстрый износ синхронизаторов, приводящий к самопроизвольному выключению скоростей.

Полные технические характеристики Тойота РАВ 4 (кузов ХА50)
