"русский гелик": в продаже серьезно модифицированная инкассаторская нива

Модельный ряд Лауры

Броневик отечественного производства

Лаура выпускается в 1958, 19321-03 и 1958-1 сериях. Первая из них имеет четыре ведущих колеса, двигатель ВАЗ 2123, потребляет топливо с октановым числом не менее 95. Длина автомобиля составляет 4,048 м, ширина — 1,786 м, высота — 1,652 м, база — 2,450 м (от Нива Шевроле). В машине могут разместиться 3-5 человек, включая водителя, а грузоподъемность составляет 400 кг. Внутренний интерьер вполне комфортабельный, авто обладает высокой обзорностью для экипажа, есть возможность загрузки через бронелюк с замком, обладающим дистанционным управлением. Для защиты используются современные материалы, которые дают минимальную нагрузку на подвеску (считается, что машина имеет дополнительный вес в размере 200-300 кг).

Технические характеристики авто таковы, что она подходит под второй или третий класс защиты по ГОСТ Р 50963-96. Это значит, что перед тем как устанавливать на машину броню, листы металла прошли апробацию через обстрел определенными видами оружия, топливные баки устойчивы к пожарам и взрывам от пуль стрелкового оружия и при фугасном или осколочном воздействии гранатами. Нива данного класса может защитить от АКМ при стрельбе с пяти метров (плюс-минус десять сантиметров), бронированы как элементы корпуса, так и стекла.

Бронто-1922-55 «Марш-Комби»

Это вновь измененный автомобиль Нива, над преображением которого работали специалисты из «Бронто». Основой транспорта стали мосты и рама УАЗ-3151, а вот кузов использовали от ВАЗ-21213. Первое что бросается в глаза – это огромные пневмоколеса, которые позволяют передвигаться данному автомобилю по грунтам с низкой проходимостью, откуда и пошло название «Марш», обозначающее в переводе с французского «болото». От Нивы в этом серьезно обновленном внедорожнике еще остались коробка передач, двигатель и раздаточная коробка.

Читать новости о новой Ниве

В Сети показали модернизированную Lada Niva Legend (4х4) 2021
Lada 4×4 Bronto — продажи прекращены, новые подробности » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
Описание панели приборов Lada 4×4 (ВАЗ 2121, 2131) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
Расход бензина Нива Шевроле на 100 км
Купить LADA (ВАЗ) 2131 (4×4) 2022 года в Ростове-на-Дону, невысокая цена на Лада 2131 (4×4) 2022 года на сайте Авто.ру
Предохранители Нива 21214 инжектор «
Впервые показана новая большая Лада 4×4 Нива «Бигстер» 2021-2022 на базе Dacia Bigster. Внедорожник изменился до неузнаваемости
Новая Нива Шевроле Люкс 2022 года — обзор комплектации GLC

А еще интересно: Нива Тюнинг Азербайджан

Бронеавтомобиль нива для инкассаторов — обзор

см. так же История возникновения и обзор бронированной инкассаторской НивыХарактеристики и комплектации современной бронированной Нивы

Бронеавтомобиль, о котором пойдет речь ниже, внешне мало отличается от обычной Нивы-21213. Тот же поджарый силуэт на характерных, больших и узких, колёсах. Разве что лобовое стекло охвачено широкой (миллиметров 100) рамкой с вертикальной поперечиной в центре, да боковые передние окна несколько необычной формы. Двигатель вообще без изменений — 80,5 «лошадок» при 1,7 л объема. Но если поближе познакомиться с этим первым российским внедорожником «для человека», закованным в броню, то отличия от серийного собрата найдутся, и немалые.

Специфика автомобиля (а это «банковский бронированный полноприводной автомобиль для выполнения транспортных операций при инкассации денежных средств, при перевозке ценных грузов или использующийся как автомобиль сопровождения и для оперативных функций») предопределяет наличие пулестойких безосколочных стекол. Во всех оконных проемах установлены стекла толщиной 28 мм (против 50 мм у зарубежных аналогов), имеющие высшую степень защиты (от автомата Калашникова с патроном 7,62). Это подтверждено заключением НИИ спецтехники МВД Российской Федерации.

Фронтальные поверхности и пол этого «сейфа на колесах» защищены стальным защитным материалом толщиной 4 мм, против 6 мм у «иностранцев», при равной (как и у стекол) степени защиты. Крыша «одета» в тканевый материал типа кевлар.

Все эти силовые средства защиты кузова — дополнительный вес, поэтому в подвеске броневика используются усиленные амортизаторы, а для пружин взят пруток большего (по сравнению с серийным исполнением) диаметра. Кстати, утяжеление конструкции ухудшило динамику автомобиля во вполне приемлемых пределах. Разгон до сотни увеличился примерно на 5 с (у простой «Нивы» 19 с), а максимальная скорость снизилась до 130 км/ч (против 137 км/ч).

Интересными особенностями бронеавтомобиля являются пожаровзрывобезопасный топливный бак и уникальная система пожаротушения. Бак внутри наполнен пористым веществом, локализующим опасную концентрацию паров бензина, а снаружи покрыт самозатягивающимся составом. Красноречивый пример: автомобиль во время испытаний проехал с пробитым из автомата баком более 70 км. Что касается системы пожаротушения — она моментально автоматически тушит очаг возгорания в двигательном отсеке, без малейшего вреда для двигателя.

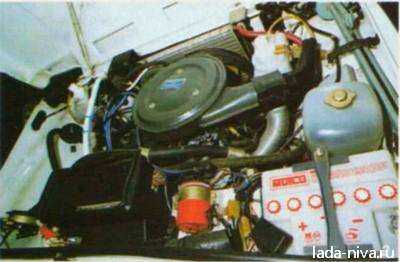

«Начинка» этой нестандартной «Нивы» дополнена совсем не лишними в экстремальных ситуациях устройствами — инкассаторской рацией типа «Лен», центральной блокировкой дверей, запасным аккумулятором повышенной емкости в бронированном корпусе.

1. Запасное колесо переко чевало назад. Рядом дополнитель ный брони рованный аккумулятор. 2. Моторный отсек с системой пожаро тушения.

Крышу снаружи украшает светосигнальное устройство (попросту говоря, проблесковые маячки), а в боковых дверях предусмотрены бойницы для ответной стрельбы.

Иные производители подобных (бронированных) конструкций лукавят, приводя примеры скоростного и якобы безопасного для пассажиров их броневика столкновения с большегрузными автомобилями, бетонными столбами и т.д. Мол, броня, от носа и до кормы, спасает не только от пуль, но и от столкновений. Но… броневик, может, пострадает и меньше, чем обычный «Жигуль», а вот пассажиры?.. КамАЗы ведь тоже не из пенопласта делают. Конструкторы описываемой «Нивы» применяют традиционную концепцию деформируемого моторного отсека, гасящего удар, и прочного пассажирского «кокона», надежно предохраняющего людей.

В тольяттинском АО «Бронто», изготовителе броневика, утверждают, что его конструкция — это оптимальное сочетание цены с функциональными возможностями ($28 тыс. с доставкой). Во всяком случае, двенадцатимесячная гарантия на автомобиль и все оборудование, а также возможность выгодной утилизации (возвращая старый, с любым сроком эксплуатации, броневик, можно приобрести новый за полцены) располагают к производителю.

Видео

Блокирование дифференциалов

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Сборка своими руками

Если вы по тем или иным причинам решили собрать бампер самостоятельно, обязательно убедитесь в наличии достаточного опыта и навыков выполнения сварочных работ. Не умея работать со сварочным аппаратом, за силовые бампера лучше и не браться. Просто купите готовую конструкцию.

Наличие соответствующих навыков делает сборку достаточно простым и быстрым процессом. Начните со сбора необходимых материалов и инструментов.

набор инструментов;
болгарка с отрезными кругами;
сварочный аппарат;
металл для конструкции (оптимально взять листы толщиной около 4 мм);
швеллеры;
уголки;
рулетка;
горелка;
крепежные элементы (гайки, болты и шайбы).

Строго соблюдайте размеры, учитывая параметры вашей Нивы. Все же отечественная Нива отличается от габаритов Нивы производства фирмы Шевроле. Если вы взяли готовые чертежи, убедитесь, что они предназначены конкретно для вашего внедорожника. При сборке и установке багажников и экспедиционных конструкций на крышу такие ошибки встречаются часто.

Опираясь на фото инструкции и видео материалы, а также ориентируясь по представленному ниже руководству, вы сумеете своими силами собрать обвес.

Сделайте модель из обычного картона. Так легко вырезать уже полноценный бампер из металла;
По выкройке из картона вырезайте болгаркой элементы согласно чертежу. Используя металл толщиной 4 мм, он будет влиять на амортизаторы. Увеличение веса приводит к повышенным нагрузкам. Потому лучше сразу задуматься о замене амортизаторов и пружин на более мощные;
Используя горелку, осуществляется процесс сгибания листовых заготовок. Не забудьте о защите для лица и рук;
С передней части Нивы снимаются навесные детали и монтируется лебедка. Затем уже крепится бампер на гайки и болты;
Чтобы монтировать лебедку, обязательно приварите пластину-основу из прочного металла;
Прежде чем ставить бампер, не забудьте его тщательно отшлифовать;
На Ниву обычно необходимо усиление рамы. Для этого устанавливается дополнительная защита для лонжеронов. Возьмите пластины из металла, вырезанная в соответствии с чертежами;
Когда монтаж завершен, на новый обвес наносится 2 слоя антикоррозийного состава, после чего несколько слоев краски. При некачественном металле вскоре придется браться за преобразователь ржавчины. Дождитесь полного высыхания предыдущего слоя, прежде чем наносить следующий.

Учитывайте тот факт, что усиление обвеса негативно влияет на проходимость машины, поскольку с ним Нива оказывается несколько тяжелее, чем в стандартном исполнении.

Но подобная конструкция обеспечивает надежную защиту от ударов, аварий, сможет спасти вашу жизнь при лобовых столкновениях.

Предварительно советую взвесить все за и против, прежде чем идти на такой шаг. На практике он оказывается не всегда необходимым. Многое зависит от того, в каких условиях эксплуатируется автомобиль.

Процесс изготовления нового обвеса

Приступая к самостоятельному изготовлению бампера, многие переживают о том, как усилить бампер на «Ниве».

Основные моменты как сделать бампер на «Ниву» и «Ниву Шевроле» своими руками:

Укрепление лонжерон. Перед установкой каркаса на автомобиль советуем Вам изучить выдержку лонжерон автомобиля. Вы точно не ошибетесь, если усилите жесткость конструкции при помощи металлических пластин. Их нужно приварить на выпирающие части лонжеронов. Перед установкой пластины желательно также покрыть антикоррозийным составом. Правильно монтировать силовой бампер помогут заранее выявленные места крепления в штатном бампере.
Раскрой металла. Лучше всего поступить наиболее простым способом – приложите детали макета к металлу и обведите их маркером. При помощи болгарки вырежьте детали, а края обработайте шлифовальной машинкой. Чтобы металл был надежным и качественно сварился, используйте листы толщиной от 5 мм. Если применяете трубы – покупайте их диаметром в 50-60 мм.

Сбор рамы силового бампера на Ниву

Ниже опишем процесс изготовления основания для лебедки на «Ниву Шевроле»:

Необходимо разобрать переднюю часть автомобиля и снять все то, что может мешать изготовлению нового обвеса, но главное — не переусердствовать. Шаг первый: разобрали «морду» автомобиля
Далее необходимо усилить передние лонжероны, на которые и будет монтироваться новый бампер. Для этого изготавливаются специальные вставки, которые повторяют форму лонжи. Теперь нужно усилить передние лонжероны.
Следующим шагом будет изготовление боковых накладок на лонжероны «Нива Шевроле», которые крепятся с наружной стороны. В них необходимо отметить и просверлить крепежные отверстия. Далее требуется изготовление боковых накладок
После подготовки всех элементов можно произвести первичную сборку, установив усилители и накладки на лонжероны. Устанавливаем вставки и прикручиваем внешние накладки.
Далее изготавливается поперечина между накладками, которая крепится с помощью сварки. Изготавливаем поперечину и привариваем ее.
После этого необходимо продумать места установки лебедки на «Ниву Шевроле». Для этого рекомендуется иметь в наличии тяговый механизм, с основания которого надо будет снять шаблон. Привариваем дополнительное крепление под лебедку.
После снятия размеров нужно сварить площадку. Чтобы установить и прикрепить лебедку на готовое основание, в нем надо высверлить отверстия для фиксации болтами М12.

Крепим на авто новый обвес и устанавливаем на предусмотренное место лебедку.Изготовление основания, на которое будет установлена лебедка, закончено. Все сварные швы отбиваются от шлака, а вся конструкция покрывается антикором и грунтом. Когда окрашенная поверхность высохла, необходимо собрать все для дальнейшего изготовления самого бампера «Нива Шевроле»:

Для начала необходимо продумать крепления силового обвеса к раме автомобиля. Можно использовать квадратный швеллер, который будет крепиться к заранее изготовленным усилителям, с учетом угла изгиба бампера.
К готовым креплениям приваривается заранее разрезанная квадратная труба. Необходимо соблюдать всю симметричность этого процесса, потому что, если размер центральной и изогнутой частей, а также углы изгиба будут разными, бампер получится скошенным.
Далее применятся та же квадратная труба для придания формы новому бамперу «Нива Шевроле». Все швы должны быть тщательно проварены, отбиты от шлака и зачищены болгаркой.
Устанавливаются направляющие губки для лебедки, вырезаются места для хай-джека, и предусматривается место установки буксировочных фиксаторов.

После того как силовой бампер был изготовлен и установлен, рекомендуется провести его испытания, так как возможно понадобится усиление всей конструкции.

Недостатки Chevrolet Niva

Установка нового бампера на автомобиль «Нива Шевроле» — это исключительно ваше решение, так же, как изготовление его своими руками или покупка в автомагазине. Главное в этом деле — определиться со своими возможностями, а именно — умением работы с металлом и сваркой. Это является основной частью выполняемых вами работ.

Deutsche Lada Niva Cabrio

Немецким мастерам интересно было изменять советскую Ниву. Так в 1983 году на базе данного внедорожника, компания Deutsche Lada Automobil GmbH, которая была официальным импортером этих автомобиле, представила кабриолет, где полностью отсутствовали боковые стойки и силовые элементы крыши. Зато появился трубчатый каркас, которым решили усилить кузов.

В новой версии есть передние сиденья с подголовниками, усиленная боковая поддержка сидений и ремни безопасности. Дополнительно использовались расширители крыльев из пластика, которые красились в цвет автомобиля и придавали ему более эффектный вид.

Процесс изготовления тюнинга

Довольно сложный этап — создание чертежа и конструирование заднего силового бампера к «Ниве 21214» своими руками. В компаниях, занимающихся изготовлением тюнинга, изготовление чертежа производится при помощи компьютерного моделирования. Однако при изготовлении детали своими руками профессиональным чертежом можно пренебречь. Главным условием остаются точные замеры. Для этого этапа вам дополнительно понадобятся картон и скотч.

Технология создания чертежа (эскиза) комплектующей несложная: от вас требуется примерять куски картона, обрезать и собирать их при помощи скотча. В результате вы получите эскиз. В нем нужно будет очень внимательно проверить расположение элементов, которые находятся симметрично.

Чертеж силового бампера на автомобиль НиваПроцесс изготовления каркаса для «Нивы 21214» включает:

монтажные работы. Предполагают вырезку нужных элементов из металлических листов по созданному чертежу, высверливание посредством сверла отверстий в листах. После этого нужно провести сваривание, скрепление болтами компонентов силового бампера между собой и закрепление каркаса;
работу с формой труб. Для придания необычности задней усиливающей комплектующей можно, воспользовавшись грелкой, выгнуть трубу в нужном направлении;
сварку. Подразумеваются работы, выполняющиеся после монтажа основы.

Задний бампер с калиткой под запаску на НиваПри усилении каркаса «Нивы» нужно быть внимательным: если установите очень тяжелую комплектующую, она может оборвать раму. Чтобы этого не случилось, обязательно сопоставляйте массу комплектующей, созданной своими руками, с пределом прочности рамы кузова машины. Для предотвращения ее отпадания вам понадобится дополнительно закрепить ее на «Ниве» при помощи лонжеронов и косынок. После создания конструкции вам нужно будет, помимо краски, покрыть ее грунтовкой — это убережет материал от образования ржавчины.

Как разбронировать бронированный автомобиль

Есть постановление Министерства внутренних дел n. 1240 от 7 декабря 2000 г., на основании которого требуется:

Заключаем договор с компанией.
Приезжайте на этой машине с паспортом и другими документами.
Получите разрешение от NAMI (Национальные автомобильные интеллектуальные инновации), в котором будет указано, что данное транспортное средство имеет право передвигаться по дорогам общего пользования.
Включите ВОМ и дождитесь выдачи диагностической карты.
Вы должны быть отмечены в свидетельстве о регистрации транспортного средства.
Получите справку о ремонте автомобиля.
Сдать машину для снятия бронированных металлических листов и стекла.
Получите разрешение, где, как и когда бронировать.
Подать в Государственную инспекцию безопасности дорожного движения (ГАИ) документы, подтверждающие право собственности на данный автомобиль, свидетельство о регистрации, свидетельство о регистрации транспортного средства, декларацию предприятия по сносу брони, карту диагностики, копии сертификатов соответствия на детали, которые были установлены при переоборудовании автомобиля, заявка и решение по ней.
Заполните заявку на изменение конструкции автомобиля по месту регистрации автомобиля.
Снять автомобиль с учета.

Стоимость отмены бронирования автомобиля в 2022 году оценивается примерно в 50 тысяч рублей. Если вы согласны с тем, что листы бронирования останутся у этой компании, они могут сделать большую скидку.

Порядок разбронирования автомобиля

Для этого в соответствии с приказом №1240 от 7 декабря 2000 года (издан МВД), нужно:

Оформить заявление об изменениях в конструкции машины в полиции по месту регистрации авто.
Получить решение по заявлению, в котором указано, где и на каких условиях автомобиль можно разбронировать. Возможно, будет и указание на то, что нужно получить дополнительное заключение о возможности снятия брони, а также реквизиты уполномоченных на разбронирование организаций.
Заключить с соответствующей компанией договор.
Дождаться демонтажа брони и стекол.

Получается, что разбронировать Лауру — это достаточно хлопотное дело для владельца. Кроме того, сама операция может обойтись в 40-50 тыс. рублей, которая может быть снижена за счет того, что снимаемая броня передается компании, производящей работы. Поэтому на рынке часто встречаются предложения машин по низким ценам без разбронирования. В этом случае нужно обязательно консультироваться с ГИБДД.

Бронированная «Нива»: 1,5 тонны массы и 10 лет жизни

Как нам сообщили в пресс-центре АВТОВАЗа, в России военные автомобили перестали бронировать в 1946 году, однако подобные производства были организованы для мирных целей — перевозки денег, ценностей, особо важных персон. В начале 90-х годов бронированные машины на российской территории выпускали всего несколько заводов, в том числе РАФ и УАЗ. Подобная идея возникла и у Волжского автозавода, который 10 лет назад создал для ее реализации производство спецавтомобилей (в результате акционирования оно превратилось в дочернюю ).

Сейчас «БРОНТО» выпускает мелкими сериями несколько моделей ВАЗов. Популярнее всего у заказчиков «Нива» (как правило, это инкассаторский вариант). Фирма бронирует и обычную «Ниву» ВАЗ-2121 (она, кстати, при бронировке тяжелеет на 400 кг, что требует усиления конструкции, изменения ряда узлов и агрегатов), и удлиненную — ВАЗ-2131, и минивэн «Надежда» ВАЗ-2120. Также компания выпускает автомобиль на базе удлиненной «десятки» ВАЗ-211082 «Премьер», работает по отдельным заказам. В частности, на ее счету несколько машин ВАЗ-21106 в VIP-исполнении, бронированный КамАЗ.

Больше половины машин имеет третий класс защиты (от пуль автомата Калашникова калибром 5,45 и 7,62 мм), остальные второй (от 7,62-миллиметровых пуль пистолета ТТ). Броня используется российского производства, которую специалисты считают самой лучшей в мире. Стекла у автомобилей также пуленепробиваемые. Кстати, некоторые машины выполнены в так называемом варианте VIP-бронирования — то есть с виду не отличаются от конвейерных ВАЗов.

По оценкам специалистов «БРОНТО», компании принадлежит около половины российского рынка бронетехники, сделанной на базе легковых автомобилей и микроавтобусов. В стране у фирмы около 20 конкурентов, разных по уровню и объему производства.

Recommendations

Если снять раздатку или в салоне чехол ручки переключения, то можно заметить, что наилучший режим переключения блокировки это, когда включена повышенная скорость, так как таким образ усилие (энергия) на переключение идет на шток почти по прямой. В других режимах переключение идет, как бы на излом тоесть часть прикладываемой силы тратится попусту.

Бывалые шнивоводы мне пояснили: включается блокировка на повышеной передаче на ходу т.е. едем на малой скорости легко надавив на рычаг переключения раздатки в сторону включения блокировки и в один прекрасный момент он проваливается и блокировка включается но сильно давить нельзя.

https://www.youtube.com/watch?v=4k93vmooYNM

А выключается блокировка через заднюю передачу — едем назад, останавливаемся и выключаем. В мануале написано что блокировка легко включается при буксующих колёсах, но по мне дак если колёса уже буксуют, то лопата будет полезней. Если интересно могу снять видео на эту тему

несколько раз пробовал включить блокировку, так и не вышло! Пониженая включается нейтраль и повышеная а лево ручка не идет совсем пробовал и назад откатится и накатом вперед! Что за хитрый способ включения?

это где так написано?))) в раздатке нет синхронизаторов. не включается, проехал метр-два вперёд или назад и включил. также можно включать блокировку прямо на ходу на небольшой скорости, только при этом не должно быть пробуксовки колёс

вы инструкцию читали про управление раздаточной коробкой?

))) вот придумал. Вперед-назад проехал и все выключится и включится.

Слышал что это частая проблема. Выключается на ходу задней передачи.

Я на шевике её вообще ни когда не включал. А на Тойоте два раза за 110000 км пробега. И с первого и со второго раза поехала не принуждённо. Думаю, если нет необходимости так и включать её не обязательно!

Правильный видос, спасибо!

У нас нынче зима настолько снежная что впору советовать иногда выключать блокировку и переходить на повышенную для профилактики

Источник

Броневик на базе Нивы 21214

На службе ведомственной охраны

Лаура бронированная серии 19321-03 имеет в качестве базы Ниву 21214 с увеличенным дорожным просветом и полным приводом. Модель выпускается с усиленными порогами и лонжеронами, что дает высокую жесткость конструкции. Дверь для экипажа сделана достаточно большой, что позволяет оперативно покидать машину и садиться в нее, окна машины не открываются, как и на Лауре 1958, но имеют специальные заглушки, авто оборудовано кондиционером. Машина высокая, с прекрасной проходимостью по внедорожью. Кузов обшит пластиковым покрытием, которое дает устойчивость к коррозии, хороший внешний вид и ремонтопригодность после ДТП.

Переднее стекло машины Нива Лаура 19321-01 является моллированным, дает хорошую обзорность, есть система наблюдения за тем, что находится сзади от автомобиля. Технические характеристики авто таковы:

база 2,7 метра;
длина 4,23 м, ширина 1,68 метра, высота 1,91 м;
вместимость — 3-5 человек;
грузоподъемность — 0,55 тонны;
класс защиты — 2 или 3 по ГОСТу № 50963-96;
топливо — А95 и выше

Нива Лаура серии 1958-01 имеет увеличенную на 51 см колесную базу, объемный грузовой отсек, увеличенную высоту крыши, а также специальные амортизаторы и пружины, усиление лонжеронов и порогов. Она полноприводная, обладает пластиковым кожухом с хорошими изотермическими свойствами, ездит на бензине А95 и выше. Класс защиты — второй или третий по ГОСТам Р 51136-98 и Р 50963-96, грузоподъемность — 0,4 тонны. Машина может перевозить экипаж из 3-5 человек, имеет длину 4,56 м, высоту — 1,915 м, ширину — 1,786 м, базу — 2,45 м (от Нива Шевроле).

Такая машина — мечта многих, т. к., например, в ней невозможно разбить стекла камнями, но у многих владельцев возникает необходимость разбронировать автомобиль Лаура в силу ряда причин. Во-первых, машина достаточно тяжелая (одно лобовое стекло весит около 25 кг), что приводит к дополнительному расходу бензина и снижает вероятность выбраться из колеи или трясины. Во-вторых, бронированные стекла имеют особенное преломление лучей, что дает нагрузку на зрение, которая больше приемлема для рабочих условий, чем для отдыха. В-третьих, на физических лиц не регистрируется бронированная техника, поэтому даже если планируется покупка бывшего в употреблении авто (часто их продают кредитные организации), то нужно будет предпринять ряд действий, чтобы его разбронировать. Причем разбронирование должно произвести юридическое лицо-продавец.

Управление раздаточной коробкой

Если создать в автомобиле постоянный полный привод и обеспечить постоянный крутящий момент на карданных валах заднего и переднего моста, то такая техника способна преодолевать препятствия в виде бездорожья, но не более. Однако к езде по трассе на относительно высоких скоростях авто не будет приспособлено.

Возникнет излишняя нагрузка на детали, распределяющие момент по осям.
Увеличится расход топлива.
Возникнет эффект подъедания резины.

Раздатка на автомобиле Шевроле Нива выполняет сразу две функции. Она обеспечивает распределение момента сил по осям с возможностью его подачи на оба моста одновременно.

Также раздатка преобразует крутящий момент, увеличивая его за счет понижения числа оборотов на передаче. Здесь под передачей подразумевается пара шестерен, находящихся в зацеплении и обладающих определенным передаточным отношением. Эти две функции могут выполняться вкупе или раздельно.

Залогом долговечной работы трансмиссии является правильный выбор режима ее работы. Каждый владелец автомобиля Нива Шевроле может предварительно ознакомиться с правилами эксплуатации, используя для этого специально разработанное руководство. Прежде всего, необходимо разобраться с режимами работы раздатки и их включением.

Центральное положение – включена нейтраль.
Назад и вправо – повышенная передача с разблокированным дифференциалом.
Назад и влево – повышенная передача с заблокированным дифференциалом.
Вперед и вправо – пониженная передача с разблокированным дифференциалом.
Вперед и влево – пониженная передача с заблокированным дифференциалом.

Часто крышка раздатки («Нива Шевроле» не исключение) начинает пропускать через себя масло. При этом его уровень в коробке начинает медленно, но уверенно падать.

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку. Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска.

Разборка

Рис. 3-42. Снятие картера привода переднего моста:

1 — картер привода переднего моста; 2 — крышка картера; 3 — корпус привода спидометра рис. 3-39рис. 3-38

рис. 3-38рис. 3-39

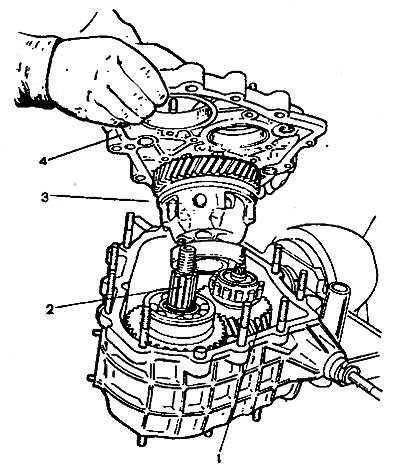

Рис. 3-43. Снятие передней крышки раздаточной коробки:

1- промежуточный вал; 2 — ведущий вал; 3 — дифференциал; 4 — передняя крышка

Рис. 3-44. Детали ведущего и промежуточного валов:

1 — фланец; 2 — сальник; 3 — упорное кольцо подшипника, 4 — передний подшипник; 5 — ведущий вал; 6 — шестерня высшей передачи; 7 — ступица; 8 — муфта; 9 — шестерня низшей передачи; 10 — втулка: 11 — задний подшипник; 12 — установочное кольцо подшипника; 13 — подшипник промежуточного вала; 14 — промежуточный вал

снимите стопорное кольцо 1 (рис. 3-45) и пружинную шайбу 2 переднего подшипника;
снимите задний и передний подшипники с корпуса дифференциала (рис. 3-46), используя универсальный съемник и упор 67.7853.9559;
твернув бол гы корпуса дифференциала, разъедините корпус;
снимите ведомую шестерню дифференциала;
снимите стопорные кольца 8 (рис. 3-45) и пружинную шайбу 14, затем выпрессуйте ось сателлитов и снимите сателлиты и шестерни привода ведущих мостов с опорными шайбами.

Рис. 3-45. Детали дифференциала раздаточной коробки:

1 — стопорное кольцо; 2 — пружинная шайба; 3 -установочное кольцо подшипника; 4 — подшипники корпуса диф-ференциала; 5 — ведомая шестерня; 6 -передний корпус дифференциала; 7 — шестерня привода переднего моста; 8 — стопорное кольцо оси сателлитов; 9 — сателлит;

Рис. 3-46. Спрессовка подшипника с корпуса дифференциала:

1 — съемник А.40005/1/6; 2 — упор 67.7853.9559; 3 — подшипник

осевой зазор каждой шестерни привода мостов должен составлять 0-0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н·м (1,5 кгс·м). При увеличенном зазоре замените опорные шайбы другими, большей толщины; если указанный зазор не удается получить при установке опорных шайб наибольшей толщины, шестерни замените новыми ввиду их чрезмерного износа;
ведущий и промежуточный валы устанавливаются в картер раздаточной коробки одновременно (см. рис. 3-47);
напрессовку подшипников на корпус дифференциала производите оправкой 67.7853.9558 (см. рис. 3-48);
рабочие поверхности сальников перед установкой в крышки и картеры смажьте смазкой ЛИТОЛ-24;
резьбовые соединения затягивайте моментами указанными в приложении 2;
при обжатии гаек валов раздаточной коробки пользуйтесь оправкой 67.7820.9520 (см. рис. 3-49).

Рис. 3-47. Установка в картер ведущего и промежуточного валов:

1 — промежуточный вал; 2 — ведущий вал

Рис. 3-48. Напрессовка подшипника на корпус дифференциала:

1 — оправка 67.7853.9558

Рис. 3-49. Обжатие гайки крепления фланца вала привода заднего моста:

1 — оправка 67.7820.9520; 2 — фиксатор фланца
