Как оценивают повреждения манекенов
Манекены с датчиками повреждений для краш-тестов стали использовать с 1966 года. До этого для оценки степени повреждений использовали свиней и кадавров — тела умерших людей. Манекены делают из стали и алюминия, пластик имитирует хрупкие ребра, а винил — кожу человека.
В краш-тесте автомобиль не всегда самый дорогой компонент. Технологичный современный манекен стоит около 28 млн рублей. Срок службы манекена — более 30 лет. Почти после каждого испытания ему требуется ремонт. Каждый манекен оснащен множеством датчиков удара. Каждый из них передает информацию о нагрузках в 140 разных точках на теле манекена.
Изначально для теста использовали манекен без анатомических особенностей тела человека. За образец взяли мужское тело, которое в среднем крупнее и выше тела женщины или ребенка. Рост самого продвинутого манекена — THOR (Test device for Human Occupant Restraint) — 175 см, а вес 78 кг. Именно по этим параметрам проводили большинство краш-тестов. Женские манекены используют примерно десять лет. Сейчас есть манекены, которые имитируют тела пожилых и полных людей.
Лицо манекена раскрашивают различными цветами, чтобы понять, какое положение голова займет относительно подушки безопасности во время краш-теста. Фото: Benoist / Shutterstock
Как проводят краш-тесты
Существует миф, что при столкновении движущихся машин их скорости складываются. Например, если два автомобиля столкнулись лоб в лоб и каждый ехал на скорости 60 км/ч, то у автомобилей будут такие же повреждения, как при ударе о неподвижную стену на скорости 120 км/ч. На самом деле это не так. Каждый из автомобилей деформируется и поглощает часть кинетической энергии удара. Поэтому урон для каждого автомобиля примерно будет равен удару о неподвижный барьер на скорости 60 км/ч.
На краш-тесте либо разбивают автомобиль о неподвижный барьер, либо стараются максимально смоделировать реальные условия: машина сталкивается с движущейся тележкой, которая в основном состоит из способных к деформации ячеек. Такая тележка имитирует деформацию автомобиля и поглощает часть кинетической энергии удара.
Фронтальный удар, он же лобовой, — самый распространенный и простой тест. Автомобиль разгоняют до 50—64 км/ч, и он бьется о бетонную стену или тележку, которая способна деформироваться. Если разбивается вся передняя часть автомобиля, то большее количество элементов деформируются и поглощают силу удара. Поэтому стали проводить тесты с неполным перекрытием или смещенным ударом.
Смещенный удар — фронтальный удар, при котором с препятствием соприкасается только передняя часть автомобиля: например, 40% всей ширины. Такой подход более точно имитирует реальное ДТП двух автомобилей.
Лобовое столкновение со 100%-м перекрытием случается редко: обычно водители стараются избежать аварии. Американский страховой институт дорожной безопасности изучил характер реальных столкновений на дорогах и существенно ужесточил этот тест — сократил площадь соприкосновения до 25%. Оказалось, что не все автомобили с высоким уровнем безопасности способны пройти такое испытание.
Боковой удар. При боковом ударе сложнее защитить людей в салоне автомобиля из-за того, что зона деформации кузова в этих местах намного меньше зоны капота и багажника. Деформироваться может только центральная стойка и двери. Машину бьют специальной тележкой, которая врезается в статичный автомобиль. В некоторых тестах на боковой удар автомобиль располагают на движущейся платформе и бьют его об столб на скорости 29—32 км/ч.
Удар сзади имитируют, чтобы испытать безопасность кресел. Для этого кресла помещают на подвижную платформу и разгоняют до 16—32 км/ч. Ремни безопасности удерживают манекен в кресле, а подголовники не дают сломаться шее. Такое испытание еще называют «хлыстовой удар сзади».

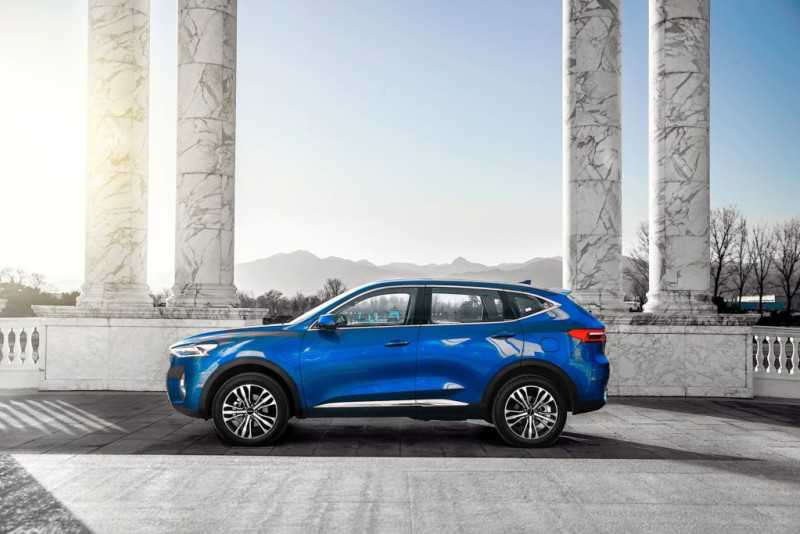

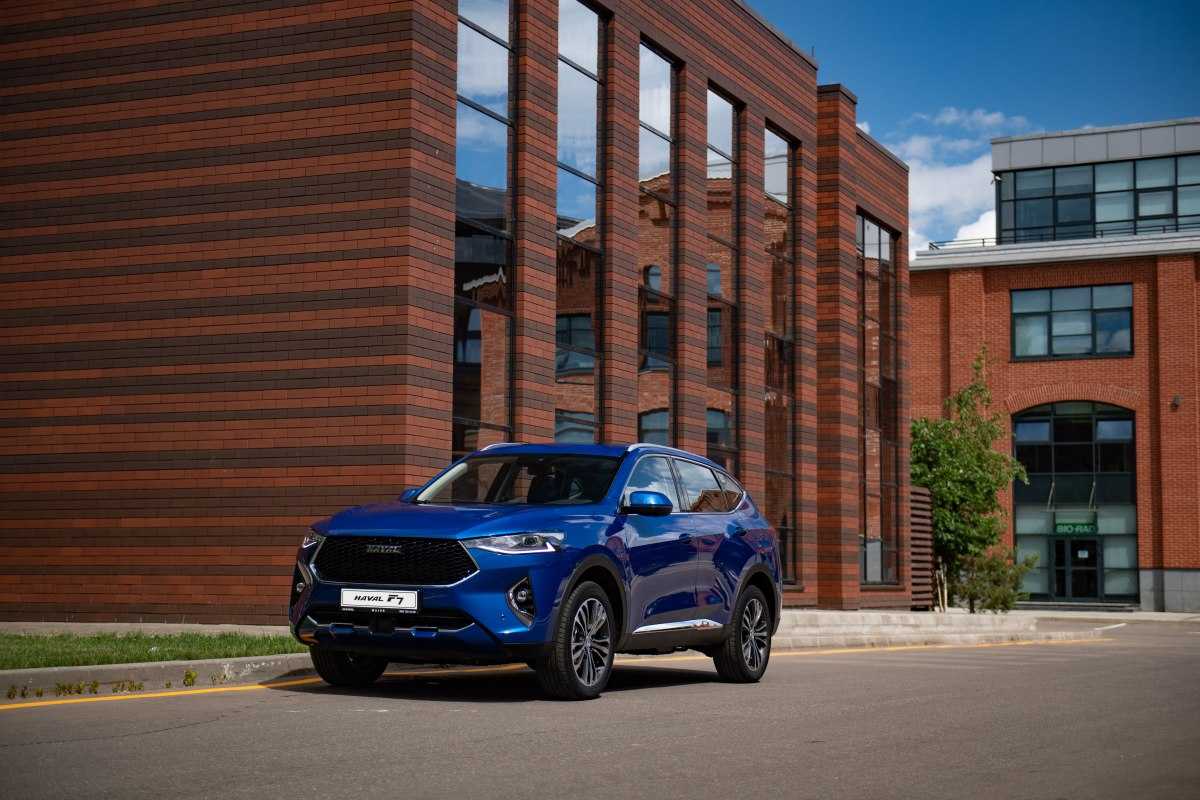

Эксперты оценили безопасность Haval F7
Haval F7 получил высшую оценку «пять звезд» за защиту пассажиров, пешеходов и активную безопасность, набрав общий балл в 94,1% по результатам третьей серии краш-тестов C-NCAP 2020 года. Бренд Haval, принадлежащий компанииGreat Wall Motor, представил Haval F7 на российском рынке в 2019 году, после чего интеллектуальный кроссовер практически сразу занял лидирующие позиции по продажам в модельной линейке Haval и остается бестселлером марки по сей день.
Комитет C-NCAP является частью ассоциации Global NCAP и одной из самых авторитетных организаций в Китае, проводящей комплексные испытания по безопасности автомобилей. Haval F7 набрал 97,28% за защиту пассажиров, заняв первое место в своей группе. Высший балл модель получила по показателям нагрузки спереди на голову, шею, грудь и бедра, а также сзади – на голову, шею и грудь.
Haval F7 получил «зеленые» оценки по результатам испытаний при фронтальном ударе с 40% перекрытием (92,67%), фронтальном ударе со 100% перекрытием (98,56%) и ударе сбоку (100%). Кроме того, HavalF7 стал лидером по показателю активной безопасности в своем сегменте, получив оценку в 95,4%. Автомобиль занял первое место на внутреннем рынке по показателям автоматического торможения.
Прочный кузов – залог безопасности
Высокопрочные материалы и продуманная конструкция кузова обеспечивают Haval F7 высокий уровень пассивной безопасности. Кроме того, кроссовер оснащен современными интеллектуальными системами активной безопасности.
Для обеспечения пассивной безопасности в Haval F7 используется уникальная конструкция кузова 3DP (комплексная система защиты пассажиров, пешеходов и частей автомобиля), разработанная Great Wall Motor. Доля высокопрочной стали в автомобиле превышает 65%, а доля стали горячей штамповки/сверхвысокой прочности достигает 33,4%. Таким образом, при фронтальном, боковом и фронтальном тесте с 40% перекрытием, Haval F7 обеспечивает высокую степень безопасности пассажиров.
При фронтальном краш-тесте со 100% перекрытием на скорости 50 км/час двигатель Haval F7 уходит вниз, а подрамник поглощает энергию удара. Благодаря утопленной конструкции двигателя и сверхпрочному кузову переднее лобовое стекло Haval F7 не разбивается при столкновении, при этом двери не деформируются и открываются после аварии.
Интеллектуальные системы для активной безопасности
В тесте C-NCAP Haval F7 занимает лидирующие позиции на внутреннем рынке по показателям активной безопасности с рейтингом 95,4%.
Все Haval F7 оснащаются фронтальными подушками безопасности для водителя и переднего пассажира, а также боковыми подушками безопасности. В «старших» комплектациях этот набор дополняется также боковыми шторками безопасности по всей длине салона.
Активные подголовники передних сидений снижают риск травмы шеи, а преднатяжители Autoliv делают работу ремней безопасности более эффективной.
В ряде комплектаций предлагается широкий набор наиболее современных высокотехнологичных систем активной безопасности: система предупреждения о возможном фронтальном столкновении, автоматическая система торможения (АЕВ), адаптивный круиз-контроль (ACC), системы предупреждения о возможном столкновении при движении вперед (FCW), мониторинга слепых зон (BSM), предупреждения о выходе из полосы движения с функцией возврата в полосу (LDW и LKA).
Как автомобили получают звезды безопасности
В результатах краш-теста учитывают работу активных систем безопасности: как они сработали и получилось ли избежать столкновения
Важно понимать, что эти системы не всегда работают корректно. Например, датчики или камеры слежения могут быть в грязи или снеге, на дороге может не быть разметки и система удержания в полосе не будет работать, а систему стабилизации курсовой устойчивости — ESP — могут отключить
Если автомобиль будет стоять во время аварии с выключенным двигателем, ни одна из систем не сработает. Поэтому системы безопасности при анализе результатов краш-теста — это безусловный плюс, но не гарантия безопасности.
