Ремонт коробки ММТ Тойота Королла

Машины модели Toyota Corolla оснащаются трансмиссиями скоростей разных типов. Наиболее простыми и комфортными коробками являются роботизированные ММТ. Этот механизм автоматически адаптируется под стиль вождения автомобилиста и, через специальный блок управления, подбирает оптимальную для движения передачу.

Ремонт ММТ Тойота Королла – это дорогостоящие и трудоемкие работы, для выполнения которых необходимо обладать не только знаниями и опытом, но специальными инструментами и оборудованием. Устранить неполадки роботизированной трансмиссии самостоятельно практически нереально. Некомпетентное вмешательство в узлы коробки наиболее часто приводит к усложнению неполадок. Вследствие подобных действий может понадобиться полная замена механизма.

Ремонт ММТ Тойота Королла в Москве

При проявлении даже незначительных сбоев в работе адаптивной коробки передач Toyota не стоит самостоятельно искать причину неисправности. В максимально короткое время посетите специализированный технический центр, мастера которого проведут высокоточную диагностику ММТ и устранят неполадку максимально быстро и эффективно.

В Москве и Московской области проходить сервис и ремонт роботизированной трансмиссии можно в техцентре «Автопилот». У нас работают высококлассные специалисты, которые в совершенстве знают конструкцию машин Toyota Corolla. Потому мы обеспечиваем всем клиентам такие преимущества от обращения, как:

высокое качество и низкая стоимость услуг профессионалов в сфере сервиса машин;
официальная гарантия на все выполненные работы;
сохранение гарантий производителя;
оперативность выполнения ремонта и сервиса автомобилей;
лояльность ценовой политики.

щете техцентр в Москве, в котором качественно и недорого выполнят ремонт коробки ММТ Тойота Королла? Посетите для этой цели «Автопилот»!

Другие проблемы и неисправности

Зимняя эксплуатация выявила ряд недостатков. В сильные морозы (ниже -20 -25º С), из-за перепада температур и попадания влаги на контакты электрики, затруднен пуск двигателя. Часто зимой зависает правая форсунка омывателя фары. Причина — попадание влаги и закисание привода (механизма возврата). Лечится «волшебным средством» — WD-40.

Нередко не выдерживает жестких режимов эксплуатации вентилятор отопителя. Его эксплуатация на максимальном режиме в еще непрогретой машине приводит к износу вала, на котором сидит крыльчатка. В результате, эффективность обдува падает. Водители отмечают недостаточную мощность системы вентиляции для обдува лобового стекла из-за конструктивной особенности и неправильного направления потока на стекло.

Типичный ремонт роботизированных трансмиссий от Тойота

Спектр услуг современных автосервисов включает работы по замене сцепления с адаптацией ММТ, чисткой дроссельной заслонки, проверкой актуатора. Грамотное обслуживание позволит отсрочить поломку РКПП. Хотя полностью избежать ремонта MULTIMODE и FREETRONIC при пробеге от 200 тыс. км вряд ли удастся. Рекомендации Тойота сводятся к правильному ТО и грамотной эксплуатации:

Чтобы защитить и восстановить механическую часть РКПП, применяйте состав RVS-Master. Геомодификатор трения содержит природные минералы. Они начинают действовать, попадая в зону контакта трущихся поверхностей. Серпентинит разлагается, размягчает приповерхностные слои металла и проникает внутрь. На контактных деталях образуется твердый, износостойкий слой металлокерамики, который устраняет дефекты шестеренок, подшипников, валов и других деталей системы, изготовленных из черного металла.

МКЗС связан с базовым материалом и способствует снижению уровня шумов и вибраций, увеличению ресурса элементов механической части РКПП, сокращению износа при эксплуатации трансмиссии в условиях низких температур окружающего воздуха.

Источник

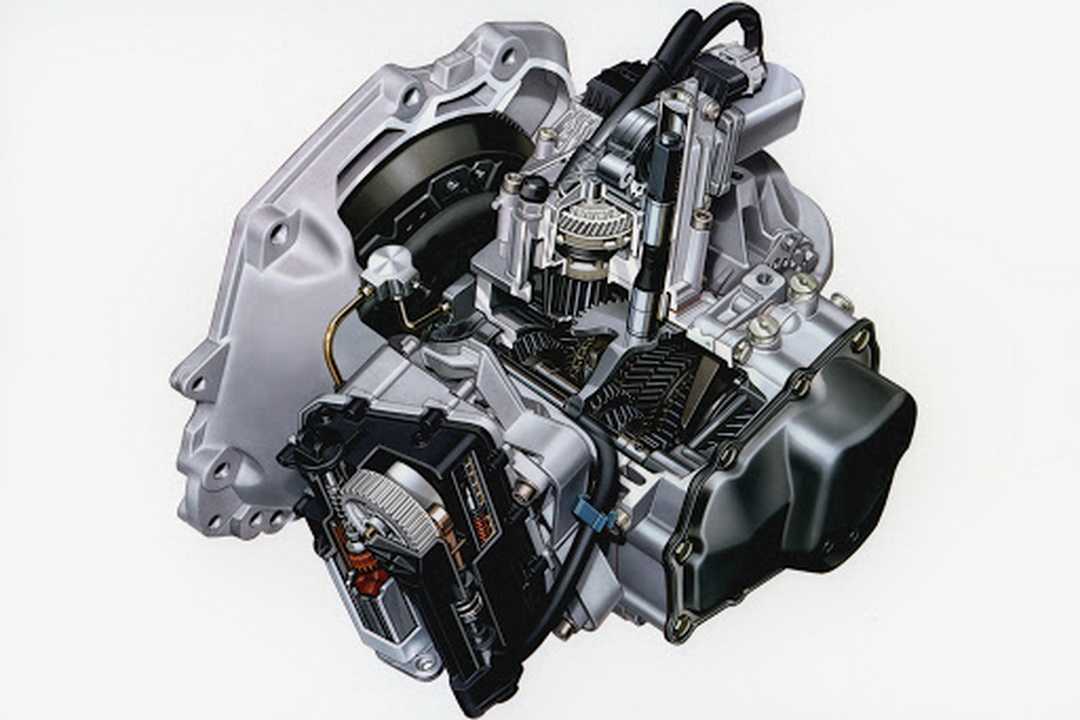

Функции, которые выполняет ММТ Тойота Королла

Робот – это один из многих «проектов» лидера японского автопрома, который упрощает весь процесс вождения автомобиля. Система сделана так, что водитель не задумывается о «механическом» переключении коробки передач. Тем самым робот управляет трансмиссией на много лучше, чем всем известный автомат.

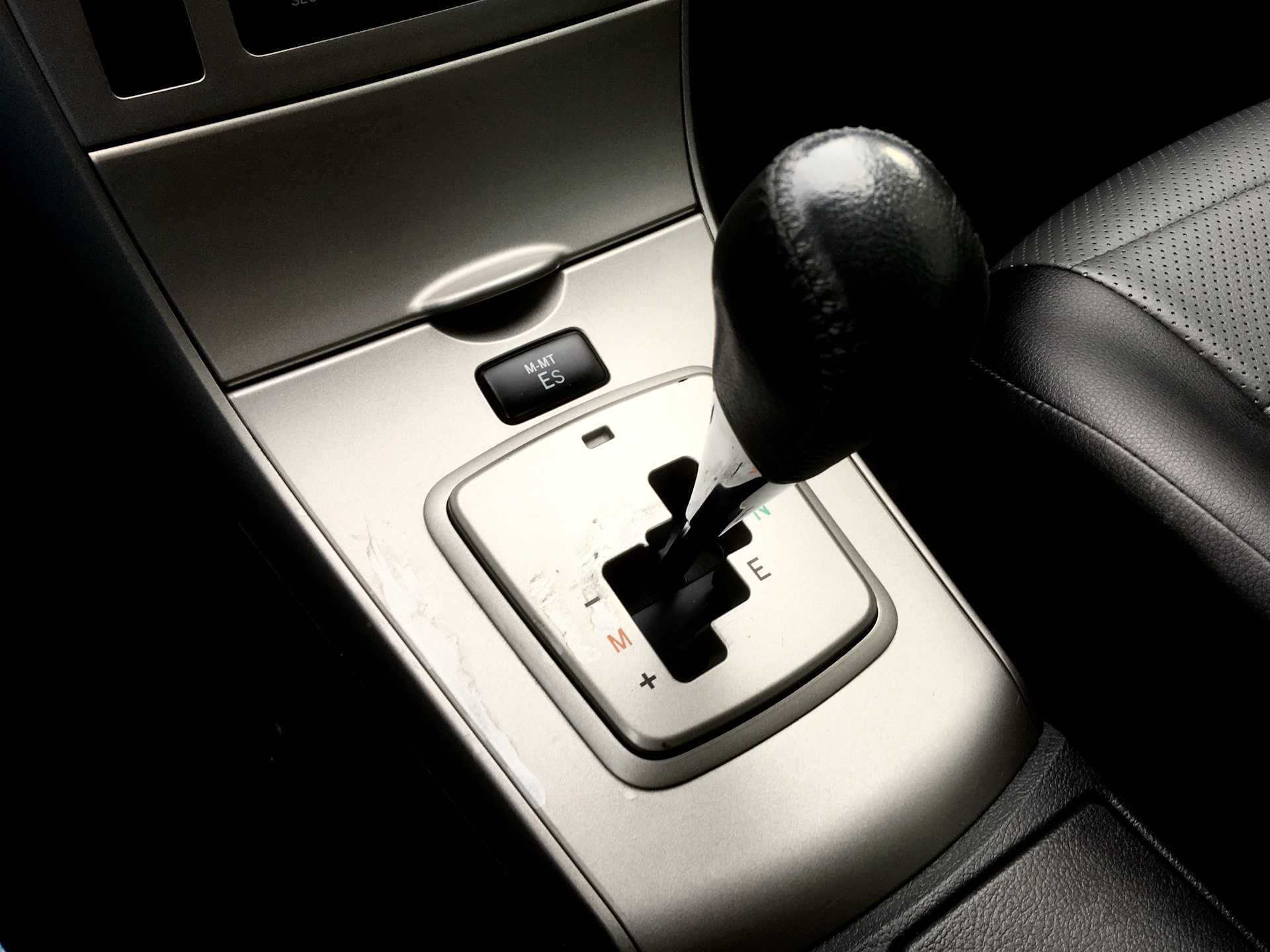

Роботизированная коробка передач Тойота Королла

ММТ включил в себя блок управления ЭБУ и датчики, которые подают сигналы при движении автомобиля. Сама система трансмиссии осталась практически без изменения, в ней находится сцепление и механическая коробка передач, которая в свою очередь приводится в «движение» роботизированным приводом – актуатором. Механизм управления полностью связывает всю систему, тем самым делает ее автоматической или полуавтоматической, а также допускает возможность работы в ручном режиме.

Характерным преимуществом в ММТ Тойота Королла является комфорт при вождении, конечно, автоматическая коробка более плавная и всем привычная, но робот имеет ряд способностей, которые не под силу «автомату». К примеру, в ММТ расход топлива остается на уровне «механики», а надежность в эксплуатации и цена обслуживания гораздо дешевле «автомата». Но как бы там не было, любая коробка имеет свои плюсы и минусы.

Проблемы с роботом Тойота Королла

Японцы сделали дебют своей первой машины с мульти-модальной трансмиссией в конце 2006 года. Продажи автомобилей с роботом продержались на рынке не долго, поскольку компания Тойота признала свои недоработки и ошибки в создании столь интересной и привлекательной коробки передач. Поэтому японцы были вынуждены снять с производства данный тип КПП и ввести страховку для купленных авто на не продолжительное время. Владельцы робота Тойота Королла столкнулись с таким рядом проблем:

Сбои в системе блока управления, что приводило к частым проблемам и внеплановым процедурам по инициализации, иногда каждые 10 тысяч километров
При не правильном функционировании, коробка способствовала перегреву диска сцепления и досрочному его износу. Встречались случаи, что сцепление требовало замену уже на 50-60 тыс. километров пробега.
Перебои в переключении с одной передачи на другую. Чаще всего это происходило в затяжных пробках. ММТ долго «думает», такая реакция приводит к медленному движению автомобиля или способствует рывкам.
Проблемы, связанные с ЭБУ, из-за которого и появлялись выше перечисленные сбои и неполадки в системе. Приходилось делать полное обновление данного блока управления.

На сегодняшний день «страховка» от Тойота на роботизированные коробки передач еще существует. Специализированные автосервисы готовы провести полную замену всех элементов системы ММТ. Вы можете воспользоваться гарантийным талоном, но сколько еще продлится «халявное» обслуживание, ни кто не знает.

Что такое инициализация коробки передач робот на автомобиль Тойота Королла?

Инициализация, другими словами, сброс или настройка параметров в ЭБУ. Чаще всего инициализацию на Тойота Королла 2008 проводят при замене, каких либо элементов роботизированной трансмиссии:

Замена полного комплекта ММТ или частичного обновления элементов сцепления или коробки (проводится инициализация трансмиссии).
Замена электроблока и электропривода, а так же датчиков (проводится инициализация блока ЭБУ).

Настройки или калибровка выполняются при не известных ошибках или сбоях.

Когда не стоит проводить инициализацию робота Тойота Королла?

Инициализация Короллы не должна проводиться, без каких либо на то причин или нареканий. ЭБУ не любит частые обновления, поэтому не корректный сбой или калибровка может привести к негативным последствиям. После проведения инициализации, возможно, появятся кратковременные положительные эффекты, но это не на долго. Нежелательная настройка параметров приводит к повышенному износу всех элементов ММТ.

Существует ряд ошибочных мнений, которые вроде бы положительно влияют на работу ММТ при инициализации:

Не стоит проводить сброс при не корректном положении рейки привода подвода сцепления.
При задержках в переключении передач, а также рывках на низких скоростях.
После настроек ЭБУ, без вмешательств в систему, автомобиль не будет лучше трогаться.

Все процедуры связанны с инициализацией коробки или блока должны проводиться с рекомендации профессионалов или явного возникновения на то причин.

Процедуру сбора или настроек трансмиссионной системы должны проводить специалисты, но если вы решились сделать самостоятельно, тогда поэтапно следуйте инструкции:

Ставим нашу Короллу на стояночный тормоз.
Делаем перемычку в блоке DLC3 контактов CG и TC (замыкаем контакты с помощью скрепки под номером 4и 13).
Включаем зажигание и нажимаем на тормоз не менее семи раз (прозвучит два коротких сигнала), это будет означать, что автомобиль начал диагностику.
Зажимаем педаль тормоза и выполняем следующие переключение передач:

При настройке электрического блока управления: N — Е – V затем «минус» — М – «минус» – М – Е – N

При инициализации сцепления: N – E — M – «плюс» — М – «минус» — М – «плюс» — М – «минус» — Е – N

При настройках ММТ: N – E – M — «минус» — М — «минус» — М – «плюс» — М – «плюс» — Е – N

Отпускаем тормоз и заново нажимаем, ожидаем серию сигналов (выполняется настройка выбранного нами элемента).
При правильном процессе по инициализации робота Тойота Королла и успешном его завершении вы услышите:

Два звуковых сигнала – настройка ЭБУ выполнена успешно.

Три звуковых сигнала – инициализация сцепления завершена без ошибок.

Четыре сигнала – трансмиссия настроена без ошибок.

Выключаем зажигание и разъединяем контакты ТС и CG.
При возникновении продолжительных сигналов во время настройки или после ее завершения будет означать, что она выполнена не правильно или с ошибками. Для устранения данной проблемы и перезагрузки системы вытащите ключ с зажигания и подождите десять – пятнадцать секунд. После чего начните инициализацию Тойота Королла заново.

Инициализация ЭБУ

ЭБУ Тойота Королла

Новая Тойта Королла десятого поколения появилась на нашем рынке в феврале 2007 года. Успех предыдущей модели, не мог не отразиться на продажах новой Corolla. Желание «управлять мечтой» овладевало все большим количеством автолюбителей. Но уже первые десятки тысяч километров эксплуатации разочаровали многих из них. Новая Corolla оказалась не без изъянов.

Кузов и салон

С наступлением холодов и особенно зимой пыл владельца порой охлаждали капли воды из-под плафона на потолке. Появлялись они при прогреве салона после длительной стоянки на холоде. Причина — плохо проработанная конструкция между потолком и крышей, а также недостаточные меры по исключению образования конденсата. Возможно этому способствовала еще и плохая проклейка лобового стекла, так как недостаток всплывал и после посещения автомойки. С дефектом автосервисы боролись проклейкой крыши шумоизоляцией.

Материалы отделки салона применены не самые лучшие. Жесткий пластик при понижении температуры (особенно зимой) начинает скрипеть и греметь на неровностях дороги. Чаще всего шумят передняя панель и задняя полка. Проблема решается проклейкой шумоизоляционными материалами. Разочаровала и магнитола, уже в первый год эксплуатации ее стекло мутнело. Дефектные устройства менялись по гарантии.

Добавляет дискомфорта и поскрипывание или «пощелкивание» водительского кресла. Звуки возникают в момент посадки и высадки, а также при резких троганиях и остановках. Дилеры замечания принимали с неохотой. Проблема исчезала после полной замены кресла на новое. Видимо завод изготовитель знал о дефектах, но и без того погрязший в отзывных кампаниях, не спешил лечить болячки, требующие многомиллионных затрат. Кроме того, были случаи выхода из строя системы подогрева водительского кресла, причиной которых был отказ нагревательных элементов внутри кресла.

Шумоизоляция салона хорошая, но при раскрутке двигателя более 3000 об/мин начинает проникать жужжание мотора.

Пластик, применявшийся для внешней отделки, довольно легко деформируется при влиянии внешних неблагоприятных условий: изгибаются передние брызговики, с дальнейшем отрывом, а также накладка крышки багажника над номерным знаком. Отмечено несколько случаев самопроизвольного растрескивания заднего фонаря.

Когда возникает необходимость замены ММТ

Основной причиной смены ММТ на АКПП является выход роботизированной трансмиссии из строя. В первую очередь ломается именно сцепление. Изнашивается он на 70–90 тысяч километров пробега и зависит от условий использования машины и интенсивности езды.

Износ сцепления

Продлить срок эксплуатации сцепления можно несколькими способами:

перевод ММТ на нейтральную позицию во время длительных остановок в пробках и на светофорах. Это понижает нагрузку на сцепление и на актуатор;

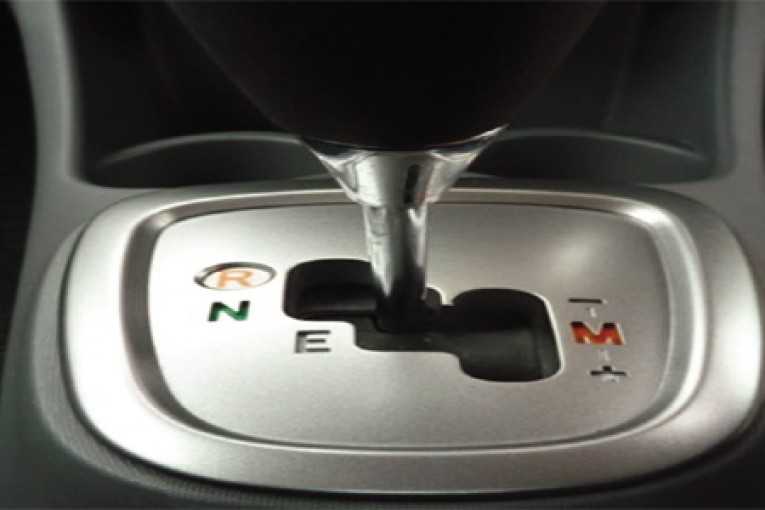

Нейтралка ММТ
сменить стиль езды, особенно если он изначально был агрессивным. Основная нагрузка при переключении скоростей ложится именно на сцепление;
Агрессивный стиль езды
регулярно желательно включать ручной режим трансмиссии. Со временем блок управления фиксирует определенный стиль езды и начинает автоматически его повторять.

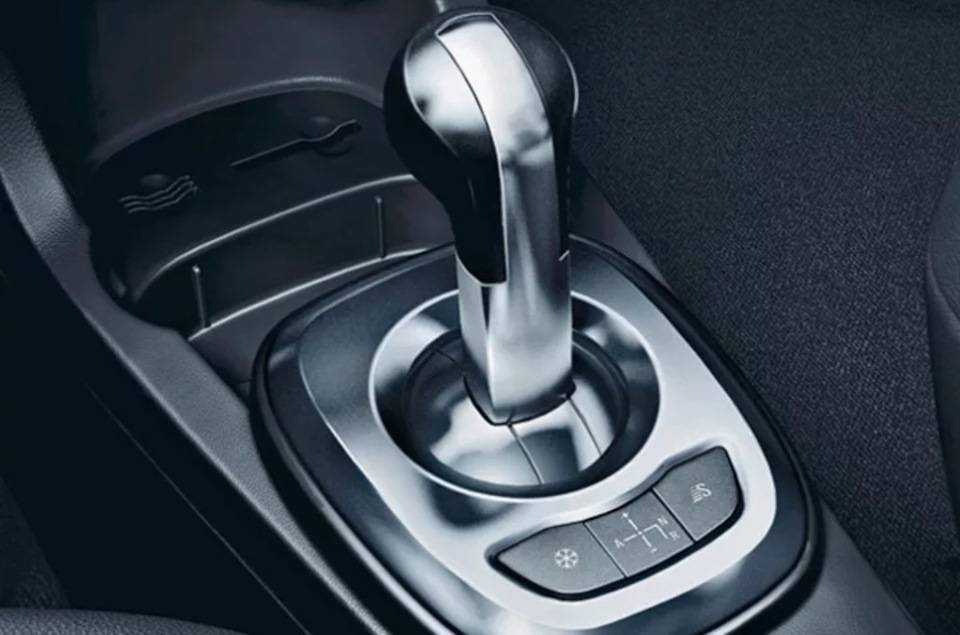

Ручной режим трансмиссии

Смазку в ММТ желательно менять каждые 60 тысяч километров пробега, несмотря на то, что производителем это действие не предусмотрено. Залитый на заводе объем смазочного материала рассчитан на полный срок эксплуатации — все 100 тысяч километров.

Механические неисправности

В большинстве случаев автовладельцам приходится сталкиваться с перегревом или износом сцепления, в результате которых теряются его основные функции. Симптомом выхода сцепления из строя является пробуксовка, что становится причиной потери крутящего момента при низком старте и на высоких скоростях. Система ММТ в случае механической поломки переходит в аварийный режим и переключает передачу на нейтральную. На приборную панель выводится код ошибки Р0810. Неисправность устраняется переустановкой комплекта сцепления — выжимного подшипника, диска и корзины.

Аварийный режим трансмиссии

При переводе на третью скорость со второй в ММТ может появляться хруст. Причина этого — износ синхронизатора как следствие несвоевременной замены масла или непроведения адаптации сцепления. При движении машины может фиксироваться гул ММТ. Устраняется путём замены подшипников первичного и вторичного валов.

Неисправности электрики

Дефекты инициализации или настройки системы. Основной симптом — дёрганье при старте;
Сброс на нейтральную передачу в случае перегрева сцепления. На приборной панели зажигается красная лампочка, сигнализирующая о неисправностях трансмиссии.

Это интересно: Особенности дисковых и барабанных тормозов

Диагностика системы помогает определить конкретную проблему по её коду.

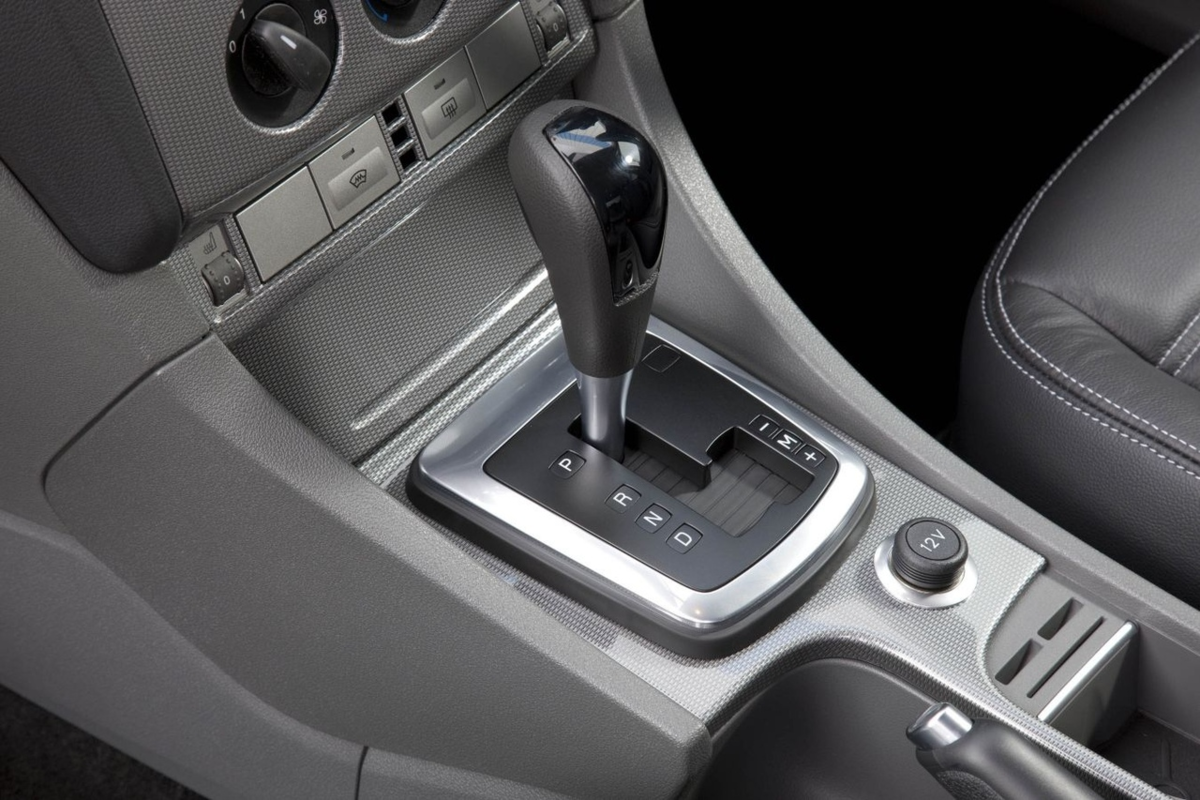

Преимущества замены ММТ на АКПП

Некоторые комплектации Тойоты Короллы оснащаются не стандартной автоматической трансмиссией, а коробками передач на основе робота-селектора или вариатора. Делается это с целью уменьшения стоимости производства и соблюдения экологических норм. Такие «автоматические» трансмиссии имеют свои недостатки.

Вариатор

Роботизированные коробки передач имеют следующие минусы:

Некорректное функционирование селектора;
Смерзание сервоприводов;
Износ сцепления в холодное время года;
Выход из строя актуаторов;
Неспособность автомобиля плавно преодолевать препятствие.

Вариатор также имеет свои недостатки:

Практически полная невозможность ремонта;
В случае пробуксовки быстро теряется ресурс;
Также не может плавно преодолеть препятствие;
При буксировке высокий уровень износа.

В большинстве случаев все подобные недостатки устраняются путём замены ММТ на АКПП. Такой переход с одного вида трансмиссии на другой обладает определёнными преимуществами:

Высокий уровень ремонтопригодности, надёжность;
Корректное функционирование, плавное переключение передач;
Увеличение срока эксплуатации, дешевизна ремонтных работ;
Передачи не переключаются на нейтральные.

Единственный минус — прекращение гарантийного обслуживания автомобиля.

Замена робота на автомат на Королле: пошаговые инструкции с фото

На сегодняшний день существует два основных варианта замены роботизированной трансмиссии на автомат.

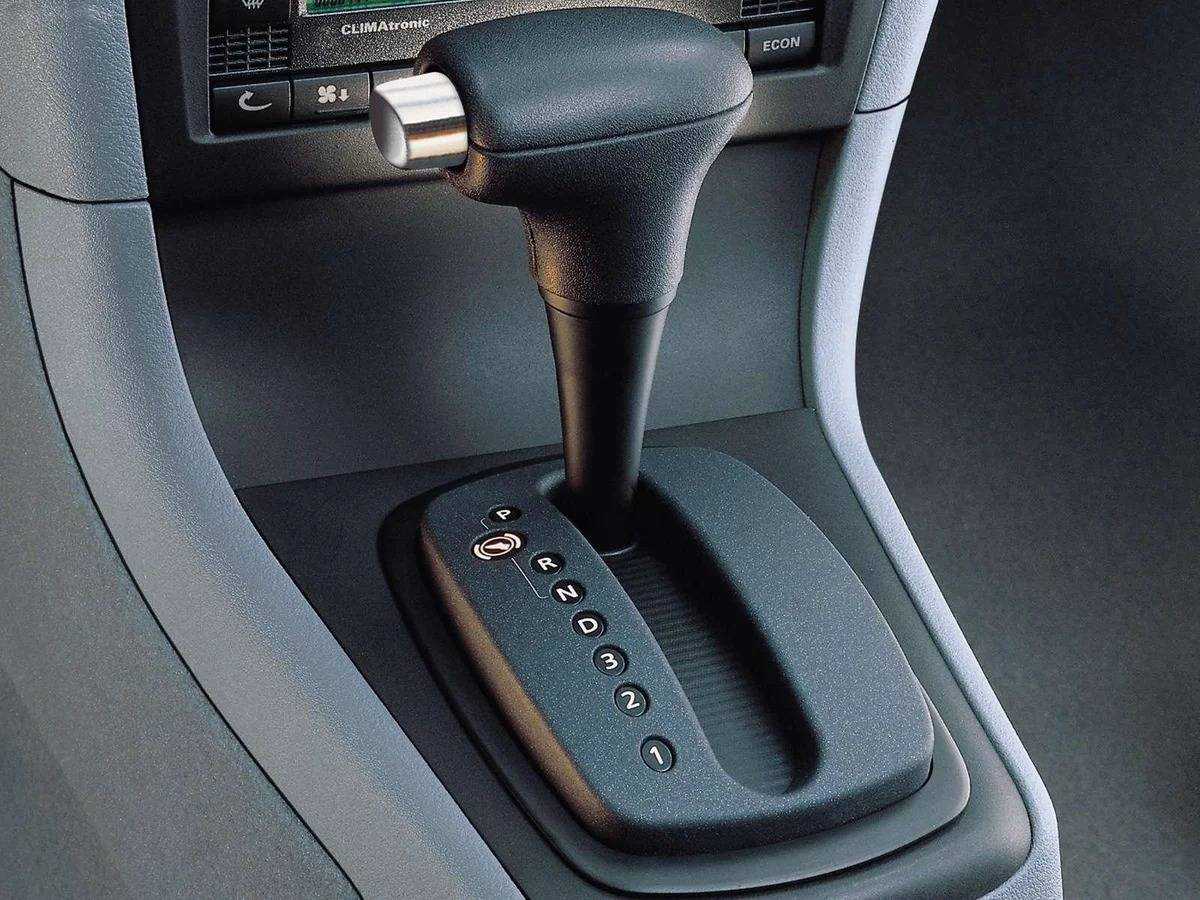

Первый вариант — замена на автомат A240L. Данный процесс включает в себя следующие этапы:

Смену селектора переключения передач;Селектор
Переварку колокола от роботизированной трансмиссии к автомату;Переваренный колокол
Установку дополнительного радиатора охлаждения и специальной обманки.Новый радиатор охлаждения

Данная модель автоматической коробки переключения передач гидродинамическая и, в отличие от аналога U340E, не отличается особым «умом». Никакой индикации на приборной панели данная коробка не подразумевает.

Второй вариант — замена на оригинальную АКПП от производителя Тойоты — U340E. В этом случае процесс установки намного сложнее и требует проведения следующих мероприятий, помимо уже перечисленных:

Замена блока управления двигателя, поскольку он контролирует работу АКПП;Блок управления
Смена селектора переключения передач;Селектор переключения передач
Добавление проводки или полная замена косы;Коса проводки
Замена панели приборов (если это не сделать, то автомат будет функционировать в аварийном режиме);Панель приборов
Смена радиатора охлаждения.Радиатор охлаждения

Стоимость замены роботизированной КПП на автомат варьируется в зависимости от конкретного мастера и автосалона. Официальные дилеры проводят подобные процедуры за 90 тысяч рублей в среднем.

Ходовая

Подвеска Toyota Corolla E150 хорошо сбалансирована по комфорту и управляемости. Ее компоненты стойко сопротивляются плохим российским дорогам. Картину портят втулки стабилизатора, выхаживающие около 30 000 км. В дальнейшем их рекомендуется менять на усиленные, с большим ресурсом. Слабыми оказались и передние опоры, выполненные из пластика. Он начинают стучать уже после 30-40 тыс. км. В дальнейшем были приняты меры, и материал опоры был улучшен, а количество жалоб сократилось.

Рулевое тоже оказалось не на высоте. Спустя 30-40 тыс. км под замену попадали и рулевой вал, и рулевая рейка. Признак – стуки и отдача в руль при проезде неровностей.

Трансмиссия

Все началось с трансмиссии. На ряду с механической коробкой передач, предлагали и новую роботизированную ММТ (MULTIMODE). По сути — это та же механическая коробка передач, но с приводами, управляемыми электродвигателями. Режимы и алгоритм работы коробки нашли положительные отзывы у большинства владельцев новой Короллы. Однако уже спустя 10-15 тыс. начинались проблемы, проявляющиеся грубым переключением передач, увеличением оборотов двигателя без перехода на очередную передачу, отсутствием помощи при старте и переходом в аварийный режим с дальнейшим отказом коробки и полным обездвиживанием автомобиля. Редкие владельцы машин с ММТ проезжали более 50-60 тыс. без неисправностей. Средний пробег до первых проблем составлял 30-40 тыс. км. Особенно быстро «умирали» коробки Тойот, передвигавшихся в крупных городах в режиме «газ-стоп», с многочисленными перекрестками и пробками. Коробки часто перегревались, диск сцепления быстро изнашивался.

Массовые жалобы «тойтоводов» не остались без внимания, и начались поиски проблемы. Сначала пытались решить проблему заменой сцепления и выжимного на более качественные, но отказы продолжались. Тогда инженеры Toyota начали искать причину в электронике и алгоритмах работы. Как следствие, на гарантийных машинах были заменены блоки управления коробкой — сначала на версию 291, вместо 290, а затем на 292. Сам ЭБУ находится за бардачком. Номер блока, а точнее три его последние цифры и есть версия «прошивки». После замены блока и установки сцепления производитель заявил ресурс не менее 100 000 км. В действительности он едва переваливает за 50-60 тыс.км. Если замена проблемных элементов еще не была произведена, то новому владельцу это может вылиться в кругленькую сумму. В 2009 году от установки роботизированных коробок отказались и вовсе. Взамен стали устанавливать старую, надежную, проверенную временем 4-скоростную АКПП. Жалоб пока не отмечено.

Кроме автоматических коробок Короллы также комплектовались 5-ти, а позже 6-ступенчатыми механическими коробками. Особых нареканий они не получили. Диска сцепления хватает более чем на 60 000 км. Из недостатков можно отметить жалобы некоторых владельцев на скрип педали сцепления и привода рычага переключения. Устраняется смазыванием проблемных мест WD-40 или схожими препаратами.

Появление дерганий во время отпускания педали сцепления с одновременным увеличением газа на 1-ой и 2-ой передачах, а иногда и при включении заднего хода — признак необходимости регулировки педали сцепления.

Некоторые владельцы Toyota Corolla отмечают повышение уровня шума при движении на 1-ой и задней передачах. На самом деле это не является дефектом, а лишь специфическая особенность работы на данных режимах.

Как произвести инициализацию?

Инициализацию, настройку и калибровку коробки робота лучше доверить специалистам. Если у вас нет такой возможности, максимально точно и аккуратно выполняйте пункты следующей инструкции.

Поставьте автомобиль на стояночный тормоз.
Перемкните в диагностическом разъёме контакты 4 и 13, после чего подождите 15 секунд.
Включив зажигание, быстро нажмите на педаль тормоза 7 раз (после этого должно прозвучать 2 сигнала).
Нажав и удерживая педаль тормоза, переводите селектор переключения передач в следующие положения в зависимости от назначения инициализации.При инициализации ЭБУ: N-E-V-—-M-—-M—M—E-N.Для инициализации сцепления: N-E- M- +- M-—- M- +- M- — -E-N.Для трансмиссии:N-E- M- — -M- — -M- +- M- +- E- N.
Отпустите, а затем снова нажмите педаль тормоза (должно прозвучать 3 серии по 2 сигнала).
В течение 2 секунд нажимайте на педаль тормоза 3 раза. Если процедура выполнена успешно, должны прозвучать звуковые сигналы: 2 — при инициализации блока управления, 3 — сцепления, 4 — трансмиссии.
Выключите зажигание и отсоедините вставленную перемычку от диагностического разъёма.

Если зуммер не издает звуковые сигналы или промежуток между ними составляет больше 0,5 секунды, следует выключить зажигание, подождать не менее 15 с и начать все заново (с шага 1).

Фотоотчет: Ремонт сцепления мотоцикла «Иж-Планета», «Иж-Юпитер»

Заключение

При покупке подержанной Toyota Corolla серии Е150 следует избегать экземпляры с ММТ. Все остальное – «детские болезни», которые были практически излечены при прохождении ТО в официальных сервисах.
