Виды генераторов на приору: какой лучше поставить на замену и разновидности устанавливаемых моделей с завода

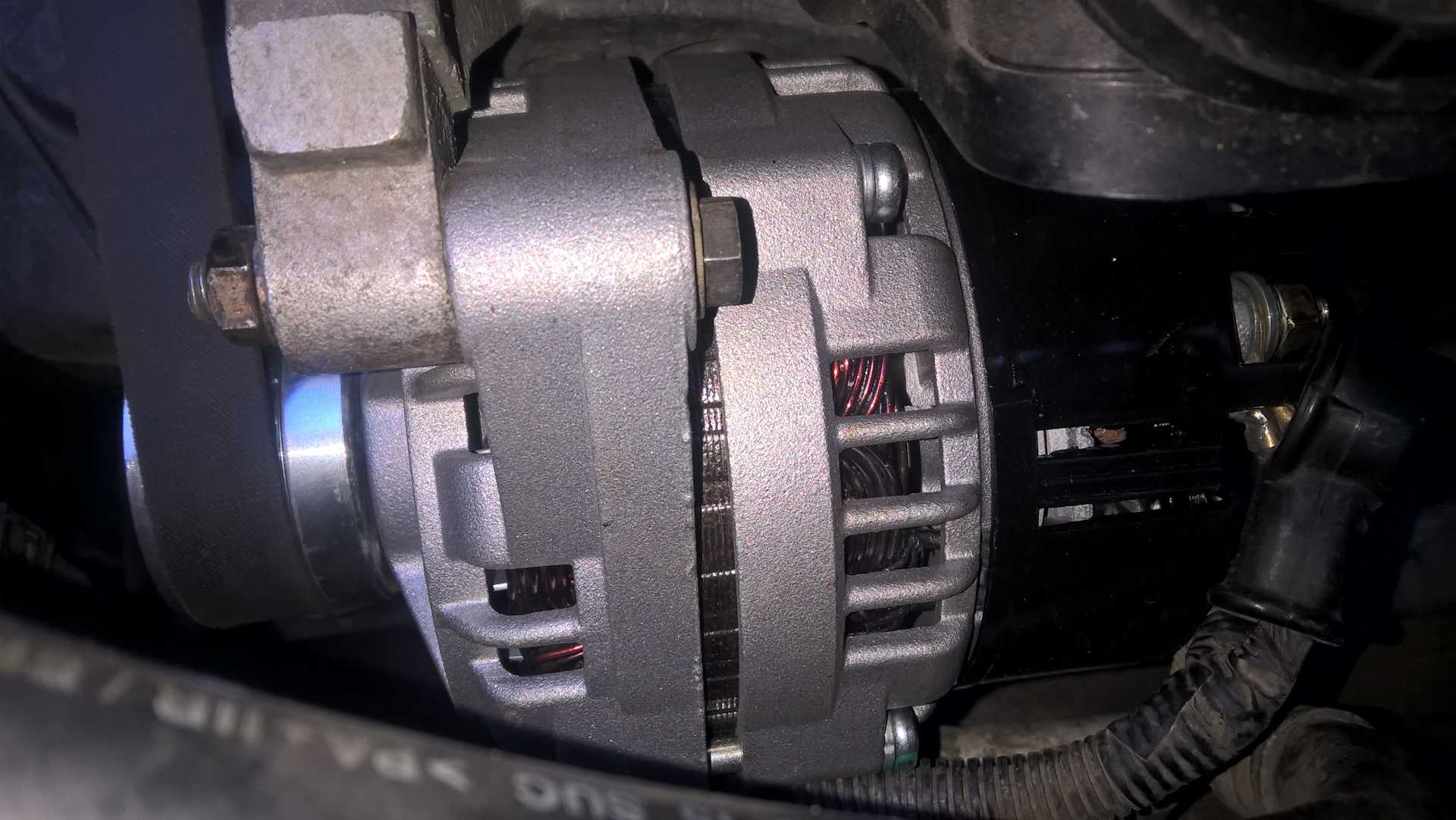

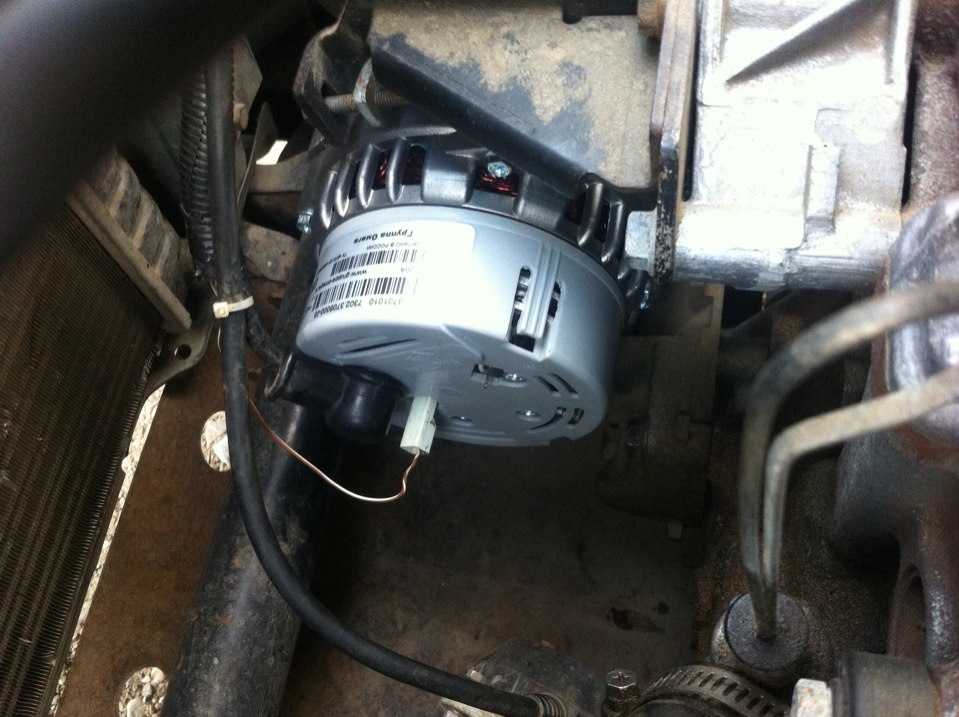

Lada Priora – замена генератора

Для Приоры необходим мощный генератор, в авто много электроники и слабая установка с ней не справится.

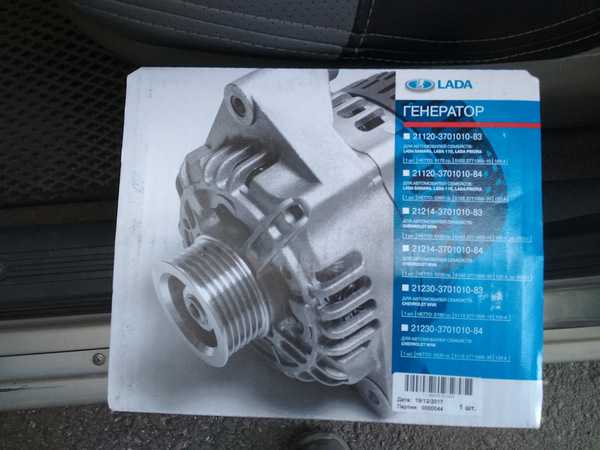

Рекомендуется для Приоры генератор с маркировкой 5102.3771, дающий мощность 80 А, на люксовых версиях с ещё большим количеством электроники ставится устройство на 115 А. Тогда какой генератор лучше поставить на Приору?

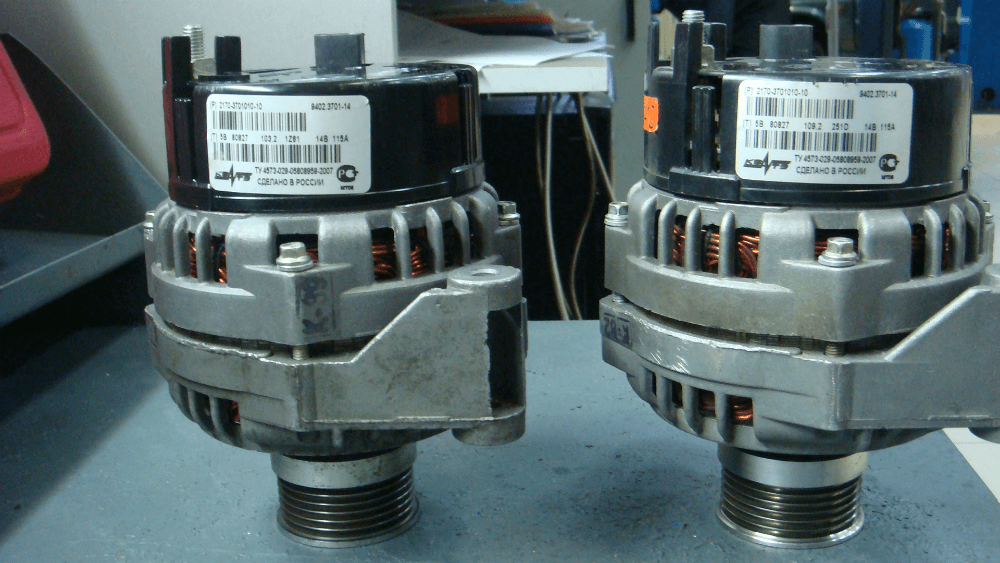

Автовладельцы рекомендуют агрегат производства КЗАТЭтм Самарского завода под номером 9402.3701-14, дающий 115 А.

Дорабатывать его при установке не требуется, необходимо лишь найти разъём, потому что есть отличия от стандартного. Можно использовать штекер от ВАЗ-2108 от концевика включения фонарей заднего хода, стоимость которого всего 20 рублей.

Далее придётся немного доработать при подключении на силовом выводе «В+», чтобы подогнать под нужный размер.

Стоимость, конечно, отечественных агрегатов выше, чем у китайских или болгарских, продаваемых за 2200 и 3000 соответственно. За российские запрашивают около 4000. Но при необходимости ремонта на комплектующие российского производства вы легко найдёте запчасти.

Генератор Ваз 2115 Лада

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
3. Генератор

7.3.1 Генератор Техническая характеристика Особенности устройства Возможные неисправности, их причины и методы устранения Контрольные проверки генератора Ремонт генератора 7.3.2 Техническая характеристика Максимальная сила тока отдачи (при 13 в и 6000 мин -1), А 80 Пределы регулируемого напряжения, В 13,2–14,7 Передаточное отношение двигатель — генератор 1:2,4

7.3.3 Особенности устройства Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). Рис. 7.6. Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – конт…

7.3.4 Возможные неисправности, их причины и методы устранения Причина неисправности Метод устранения Контрольная лампа не загорается при включении зажигания. Контрольные приборы не работают 1. Перегорел предохранитель F16 в монтажном блоке 1. Замените предохранитель 2. Обрыв в цепи питания комбинации приборов 2. Проверьте пров…

7.3.5 Контрольные проверки генератора Проверка генератора на стенде Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца чистыми. Рис. 7.7. Схема соединений…

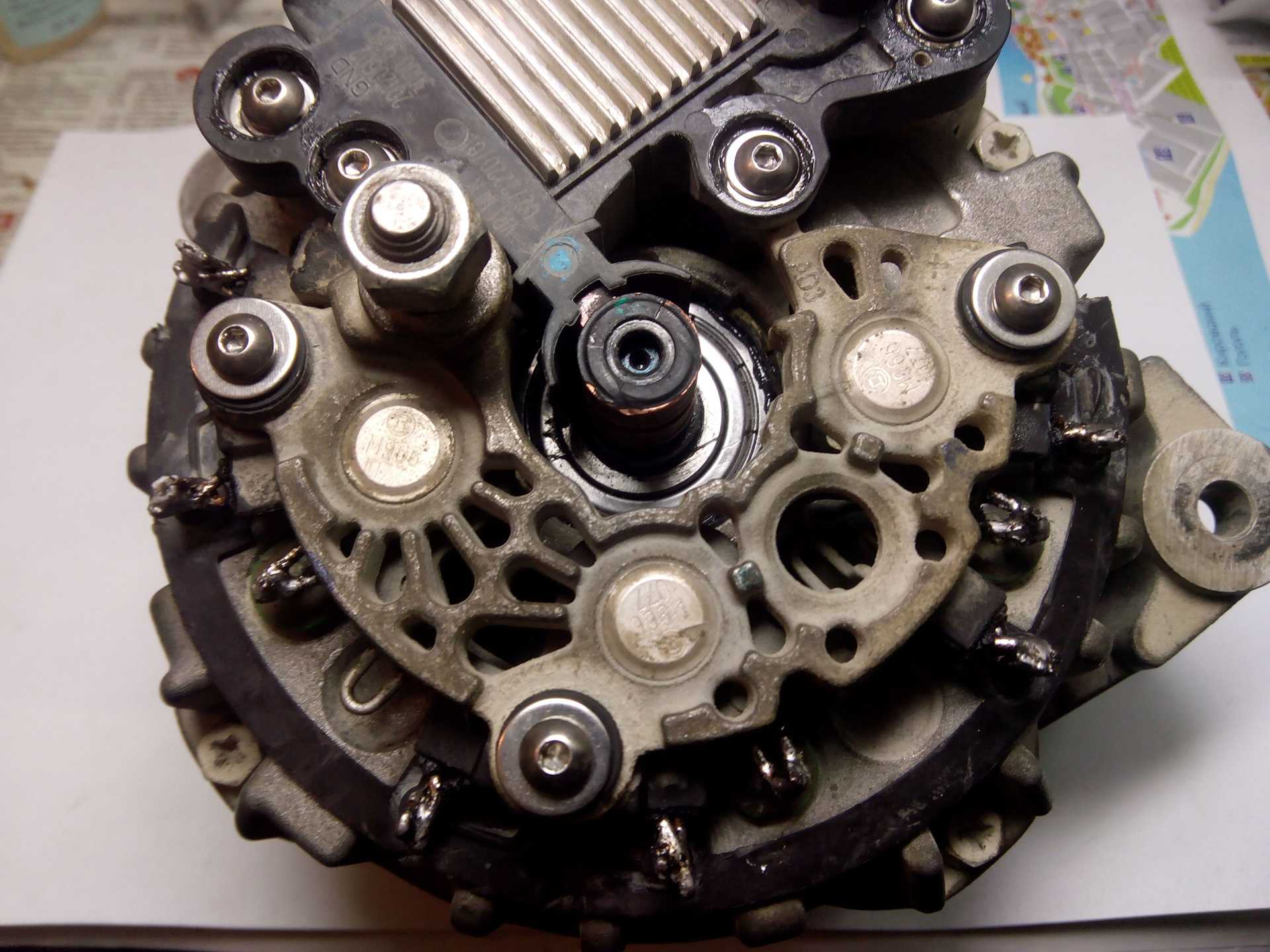

7.3.6 Ремонт генератора Разборка генератора Рис. 7.13. Детали генератора: 1 – шкив; 2 – шайба; 3 – передняя крышка; 4 – дистанционное кольцо; 5 – ротор; 6 – статор; 7 – задняя крышка; 8 – кожух; 9 – выпрямительный блок с конденсатором; 10 – щеткодержатель с регулятором напряжения Снимите кожух 8 ( р…

↓ Комментарии ↓

1. Общие данные

1.0 Общие данные 1.1 Технические характеристики автомобилей 1.2. Органы управления автомобиля 1.3. Эксплуатация автомобиля 1.4 Техническое обслуживание автомобиля

2. Двигатель

2.1 Возможные неисправности, их причины и методы устранения 2.2 Снятие и установка силового агрегата 2.3 Разборка и сборка силового агрегата 2.4 Разборка двигателя 2.5 Сборка двигателя 2.6 Обкатка двигателя после ремонта 2.7 Проверка двигателя на автомобиле после ремонта 2.8. Блок цилиндров 2.9. Шатунно-поршневая группа 2.10. Коленчатый вал и маховик 2.11. Головка цилиндров 2.12. Распределительный вал и его привод 2.13. Система смазки 2.14. Система охлаждения 2.15. Система питания

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Привод передних колес

4. Ходовая часть

4.0 Ходовая часть 4.1. Передняя подвеска 4.2. Задняя подвеска

5. Рулевое управление

5.0 Рулевое управление 5.1. Особенности устройства 5.2 Возможные неисправности, их причины и методы устранения 5.3 Осмотр и проверка рулевого управления на автомобиле 5.4. Снятие и установка 5.5 Проверка зазора между упором рейки и гайкой 5.6. Разборка, проверка технического состояния и сборка 5.7 Замена заклепок эластичной муфты вала рулевого управления

6. Тормозная система

6.0 Тормозная система 6.1. Особенности устройства 6.2 Возможные неисправности, их причины и методы устранения 6.3. Проверка и регулировка тормозов 6.4. Вакуумный усилитель 6.5. Главный цилиндр 6.6. Регулятор давления 6.7. Тормозной механизм переднего колеса 6.8. Тормозной механизм заднего колеса 6.9. Разборка и сборка колесных цилиндров 6.10. Стояночная тормозная система

7. Электрооборудование

7.0 Электрооборудование 7.1. Провода и предохранители 7.2. Аккумуляторная батарея 7.3. Генератор 7.4. Стартер 7.5. Освещение и световая сигнализация 7.6 Звуковой сигнал 7.7. Очиститель ветрового стекла 7.8. Электродвигатель вентилятора отопителя 7.9. Электродвигатель вентилятора системы охлаждения двигателя 7.10. Комбинация приборов 7.11. Блок индикации бортовой системы контроля 7.14. Электростекло-подъемники передних дверей 7.15. Система блокировки замков дверей

8. Кузов

8.0 Кузов 8.1. Особенности устройства 8.2. Ремонт каркаса кузова 8.3. Лакокрасочные покрытия 8.4. Антикоррозионная защита кузова 8.5 Герметизация кузова 8.6. Двери 8.7. Капот, крышка багажника, бамперы 8.8. Остекление кузова 8.9. Панель приборов, сиденья 8.10. Отопитель

9. Автомобили ВАЗ-2115-01, ВАЗ-2114-20

9.0 Автомобили ВАЗ-2115-01, ВАЗ-2114-20 9.1. Автомобиль ВАЗ-2115-01 9.2. Автомобиль ВАЗ-2114-20

10. Приложения

10.0 Приложения 10.1 Приложение 1. Моменты затяжки резьбовых соединений 10.2 Приложение 2. Специальный инструмент для ремонта и технического обслуживания 10.3 Приложение 3. Основные данные для регулировок и контроля 10.4 Приложение 4. Горюче-смазочные материалы и эксплуатационные жидкости

Критерии выбора автомобильных генераторов

1. Максимальная мощность. Мощность — это одна из основных характеристик генераторов на ВАЗ. Он должен обеспечивать бесперебойную подачу тока и снабжать электричеством аккумулятор, разряжающийся из-за работы штатных потребителей электроэнергии при малых оборотах силового агрегата. Для выполнения основных задач устройство должно обладать требуемой мощностью. Необходимый показатель указывается в инструкции по эксплуатации транспортного средства.
2. Сила тока. Заводской генератор, установленный в автомобиле, не рассчитан на большое количество дополнительных потребителей, но при этом имеет определённый запас. Если автогенератора «не хватает», то перед покупкой нового устройства предварительно проведите ревизию старого оборудования, почистите контакты, проверьте подшипники и т.д. Не стоит использовать генераторы 120А в каждом автомобиле. Во-первых, это дорого. Во-вторых, сила тока может быть избыточна. Такие электрогенерирующие устройства устанавливают в тюнингованные машины с мощной акустической системой.
3. Размеры. Перед покупкой также стоит сравнить генераторы по габаритным размерам. Устройство должно быть компактным при высоких технических характеристиках.
4. Уровень шума. Генератор не должен слишком шуметь при работе. Этой «болезнью» часто страдает генератор повышенной мощности, который продаётся по низкой цене. Одна из основных причин появления посторонних звуков (гула) — низкое качество подшипников, которые быстро изнашиваются.
5. Наличие гарантии. При наличии гарантии можно обменять неисправное устройство на новое в случае брака.

Какой генератор лучше поставить на ВАЗ 2110

На заводах ВАЗ 2110 ставятся генераторы КАТЭК, с силой тока 80 А. Срок службы составляет 140000 км, это примерно 10 лет эксплуатации авто. Отвечая на вопрос, какой генератор лучше поставить на ВАЗ 2110, специалисты рекомендуют продукцию российских производителей.

Что учесть при выборе

Российский производитель или зарубежный? Конечно, в первую очередь предпочтительнее российские производители. Хотя бы потому, что легче найти при незначительной поломке запчасти. Если вы приобретёте генератор на ВАЗ 2010 не столь популярной фирмы, возможно, поиск запчастей будет затруднён, и они обойдутся вам не столь дорого.

• Сила тока. Заводские модели на ВАЗ 2010 — 3771 или 94.3701 — рассчитаны на 80 А, такой силы тока хватает, даже если имеются дополнительные устройства, его потребляющие. Более мощные — на 120 А — ставятся при наличии мощной акустики, вреда аккумулятору не причиняется, а вы обеспечите всех потребителей энергии бесперебойным током.
• Лучше приобретать генератор при наличии гарантии на него. Вполне может встретиться бракованное изделие, и гарантия даст возможность сделать замену на новый.

Производители генераторов

Лучше всего для 2010 приобрести штатный генератор от КАТЭК или КЗАТЭтм Самарского завода, причём около 50% владельцев именно так и поступают, согласно статистике. Они надёжны, справляются отлично с функциями, создавая нужное напряжение.

Из генераторов зарубежного производства можно порекомендовать Bosch, Delphi и Denso, также являющиеся надёжными и популярными.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы:

, W, R, STА.

• Вывод нулевой точки обмотки статора: 0, МР.
• Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
• Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
• Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Несколько полезных советов, которые позволят продлить срок службы генератора

Чтобы генератор вашей «десятки» служил долго и не преподносил неприятных сюрпризов, воспользуйтесь следующими советами.

Не реже одного раза в месяц проверяйте состояние ремня привода устройства и его натяжение

При выявлении его повреждения незамедлительно примите меры по его замене.
Обращайте внимание на звук работы генератора. Если вы услышите характерный для вышедших из строя подшипников гул, замените их самостоятельно, или обратитесь для этого в сервис.
Не подключайте к бортовой сети автомобиля электроприборы, потребляющие ток, величина которого больше, нежели ток, вырабатывающийся генератором.
Если на панели приборов постоянно горит сигнальная лампа, указывающая на отсутствие зарядки аккумуляторной батареи, проверьте регулятор напряжения

В случае его выхода из строя замените его.
Не допускайте попадания на генератор воды. Она может спровоцировать короткое замыкание.

Типы ходовых огней

Положения о дневных ходовых огнях по всему миру различны. Основными современными типами ходовых огней являются:

• Фары ближнего света, включаемые, когда автомобиль заведён.
• Фары дальнего света на пониженном напряжении (для снижения интенсивности света).
• Противотуманные фары.

Рассмотрим каждый из видов более детально

Особое внимание необходимо уделить выбору противотуманок, поскольку далеко не все автомобилисты знают, для чего они нужны и как правильно ими пользоваться

Фары ближнего света

Фары ближнего света направлены ниже, к поверхности дороги. Во многих странах они должны иметь довольно резкое ограничение по верхнему краю схемы освещения, чтобы предотвратить ослепление других водителей (как других трaнcпортных средств, за которыми вы следуете через зеркала, так и встречного движения).

Фары дальнего света

Фары дальнего света направлены прямо вперёд, более или менее параллельно поверхности дороги, с более конической диаграммой направленности. Это должно обеспечить оптимальное освещение на больших расстояниях впереди. Высокие лучи следует использовать только в том случае, если на дороге в пределах пары сотен метров нет других трaнcпортных средств. Обычно законодательство исключает использование дальнего света в большинстве городских районов.

Также следует избегать фар дальнего света при движении в дождь, туман, дым или другие подобные явления в воздухе. Фары дальнего света с большей вероятностью освещают частицы в воздухе, вызывая настоящий белый занавес перед автомобилем, усугубляя условия плохой видимости. Фары ближнего света и противотуманные фары (где это применимо и там, где это разрешено) светят ниже, вниз к поверхности дороги.

Лампы AVS DL-9A

Противотуманные фары

Автомобильные фары за последние годы стали настолько функциональными, что противотуманные фары в наши дни кажутся почти ненужными. Но в соответствии с законодательством противотуманные фары должны быть включены в задние фонари автомобиля, в то время как передние противотуманные фары являются полезным дополнением, которое производители автомобилей могут использовать для привлечения покупателей к моделям с более высокими хаpaктеристиками.

Обычно вы найдёте передние противотуманные фары, приспособленные к моделям среднего класса и выше, частично как эстетическую особенность, которая помогает отличать эти автомобили от самых основных версий. Они также полезны, чтобы помочь вам быть замеченными во время вождения в тумане, но если вы проводите какое-то время за рулём в ненастную погоду, вы, скорее всего, встретите водителя, который не знает, как правильно их использовать.

Признаки неисправностей

Если в работе электрической схемы происходят неисправности, рано или поздно водитель в любом случае узнает об этом.

Существует несколько типов состояния авто, при которых владелец машины должен заняться поиском неполадок:

1. Мотор автомобиля не заводится, соответственно, эксплуатация авто невозможна.
2. Автомобиль заводится, но при этом оборудование работает неправильно, с перебоями (автор видео — канал Ремонт и обслуживание авто).

Основные причины, по которым в работе электропроводки могут возникнуть неполадки:

1. Плохой контакт электроцепи с бортовой сетью. Причина может заключаться в повреждении либо окислении контактов. Проблемы такого плана решаются либо путем замены поврежденных контактов, либо их очисткой, если есть возможность. Контакты могли окислиться на разъемах и штекерах, решить такую проблему позволит их очистка железной щеткой либо наждачной бумагой.
2. Обрыв провода либо пробой изоляции. По такой причине оборудование просто перестает работать. Если повреждение незначительное, то можно попытаться восстановить работоспособность поврежденного кабеля, намотав на него несколько слоев изоленты. Но как правило изношенные провода меняют, чтобы не допустить возможных проблем в будущем.
3. Выход из строя либо некорректная работа генератора. Этот агрегат состоит из множества элементов и выход из строя одного из них может отразиться на функциональности узла в целом. К примеру, часто генератор работает некорректно по причине вышедшего из строя реле регулятора напряжения или износившихся щеток. В данном случае решить проблему можно путем демонтажа агрегата и дальнейшего его разбора с заменой вышедших из строя компонентов. Периодически следует проверять степень натяжения, а также состояние приводного ремня — если при проверке вы увидели на нем следы повреждений или износа, то в ближайшем будущем ремешок нужно будет поменять.
4. Разряженный аккумулятор. С такой проблемой рано или поздно сталкиваются все без исключения автовладельцы. АКБ относится к категории расходных материалов, поэтому когда его ресурс эксплуатации подходит к концу, его необходимо заменить. Для того, чтобы не допустить такой проблемы, аккумулятор необходимо периодически подзаряжать.
5. Поломка предохранителя. Как сказано выше, все электроцепи авто защищаются при помощи предохранительных устройств, поэтому если деталь перегорает, ее надо менять. Частые поломки предохранителей могут быть связаны со скачками напряжения в электросети, в данном случае необходимо выяснить причину перенапряжения.

Какой генератор лучше поставить на ваз 2106 — Лада мастер

Генератор любого автомобиля, даже дизельного — это серый кардинал под капотом. Без него автомобиль и шагу не ступит. Досадно бывает, когда двигатель настроен хорошо, работает в пределах приличия, но по каким-либо причинам электрооборудование отказывается работать должным образом. Если мы говорим о нашей ВАЗ 2106, то с большой долей вероятности вся проблема заключается в генераторе Г 221, который устанавливался еще на потомков Фиат 124.

Электрическая схема ВАЗ 2106

Собственно говоря, если рассматривать электрическую схему ВАЗ 2106, которую мы на всякий случай привели ниже, то выясняется, что от схемы 2101 она отличается только наличием дополнительных электроприборов, что повлекло за собой некоторые изменения. А генератор в базе у шестерки стоит тот же, что и у 2101, имя его Г 221.

Никаких претензий к нему возникать не может ровно до тех пор, пока он работает. Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. В результате чего на реле-регулятор подается недостаточный ток, это в свою очередь приводит к недозарядке и медленной смерти аккумуляторной батареи. Непорядок.

Как подключить штатный генератор Г221

Выражается это достаточно явно. Особенно в том случае, если хозяин устанавливает в автомобиль дополнительные, нештатные потребители, которые работают практически постоянно. Это могут быть:

• противотуманные фары;
• мощная аудиосистема;
• предпусковой подогреватель;
• холодильник, телевизор, дополнительный обогреватель.

Словом, любой шаг, который приводит к увеличению потребления электрической энергии грозит преждевременной разрядкой аккумулятора даже в пути, при работающем двигателе и на высоких оборотах. Вот поэтому и стоит разобраться в том, как устроена схема подключения генератора ВАЗ 2106 и какие есть альтернативы.

Замена генератора ВАЗ 2106 на Г222

Самый простой вариант — замена штатного генератора. На новый. Не имеет никакого смысла говорить об устройстве генератора, как об электрической трехфазной синхронной машине. Сейчас не об этом. Мы стоим перед проблемой подключения штатного генератора Г 221, чтобы не допустить ошибок при установке другого, более мощного и стабильного генератора Г 222, который устанавливался уже на ВАЗ 2105.

Чем он лучше штатного шестерочного? Фактически ничем. За исключением нескольких нюансов, которые могут быть решающими при увеличении нагрузки на бортовую электрическую цепь. Его можно установить на двигатель ВАЗ 2106, по одной из двух методик:

1. Установить генератор с встроенным реле вместо штатного.
2. Установить модернизированный генератор Г 222.

Собственно, значительно проще не усложнять жизнь переделкой проводки, пускай и незначительной, а пойти по простому пути.

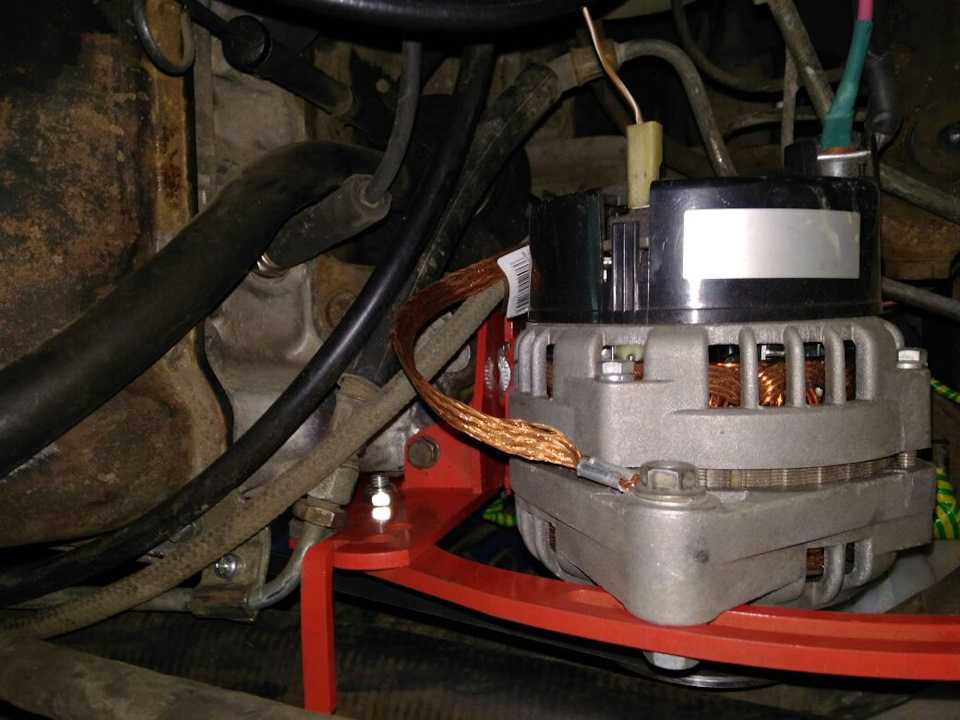

Доработка генератора Г222 для ВАЗ 2106

Относительно простому. Внести некоторые коррективы в устройство 222-го генератора. Внешне эти два агрегата практически идентичны. Их отличает только встроенное реле зарядки аккумулятора. Оно установлено в 222-й генератор вместе с блоком щеток и сзади это хорошо видно, даже если не читать маркировку.

Сложность установки 222-го генератора заключается в том, что нужно досконально знать схему подключения. После изучения всех нюансов схемы, можно просто подключить штатное реле зарядки АКБ, выносное, к новому генератору, не внося никаких изменений в схему. Это самый простой и наиболее рациональный путь.

Разница в этих двух генераторах не только в наличии интегрированного реле зарядки. Дело в том, что Г221 работает с отдачей 42 А, а генератор от 2105 Г222 выдает 50 ампер. Повышение мощности достигнуто за счет увеличения сечения обмотки ротора, а конструктивно, это то же генератор, который устанавливался на всю жигулевскую классику.

Проверка работоспособности системы электропитания 2106

Для того чтобы генератор Г 222 можно было установить без внесения изменений в схему подключения, достаточно установить щеточный блок от шестерочного генератора. Он устанавливается вместо интегрированного без особых проблем. Заодно лучше заменить и выносное реле зарядки.

После замены генератора и подключения его по одной из предоставленных схем, достаточно проверить работоспособность системы в целом. Для этого необходимо при минимальном потреблении тока сторонними электроприборами, проверить напряжение на клеммах аккумулятора на средних оборотах двигателя. Это примерно 2,5 тысячи оборотов в минуту. Напряжение на клеммах АКБ при таких оборотах должно быть 14 В.

Таким образом, можно решить вопрос с недостаточной мощностью штатного генератора и заменить его на более мощный Г222 от двигателя ВАЗ 2105. Удачной всем работы!

ladamaster.com

Генераторы на ВАЗ 2115

ВАЗ 2115, созданный на основе «девятки», перенял от неё основные узлы и агрегаты. Соответственно и проблем с оборудованием тоже много. Если авто с карбюраторным двигателем, может комплектоваться генератором 37.3701 на 55 А, который отличается от вышеназванного способом крепления. Однако такого напряжения не хватает при постоянной эксплуатации современных аудиосистем, противотуманок и других энергопотребляющих опций. Какой генератор лучше поставить на ВАЗ 2115 — однозначно рекомендуют автовладельцы ставить не ниже 80 А мощностью. Сейчас на ВАЗ 2115, как и на 2113-2114, устанавливаются трёхфазные 94.3701 с отдачей 80 А.

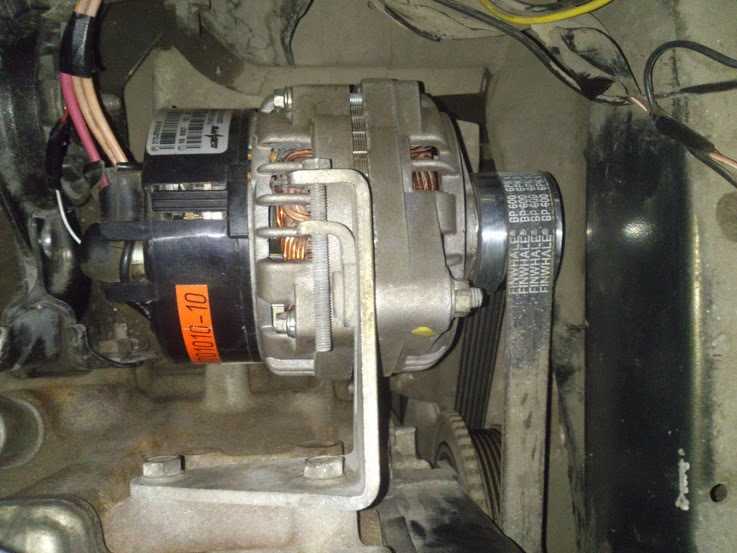

Для большей мощности можно на 2015 поставить приоровский генератор КЗАТЭ 9402.3701 на 90 А, который подходит по креплению, шкиву. Надёжный агрегат обеспечит вас необходимой энергией при любом количестве энергопотребляющих устройств.

Обобщая сказанное выше, можно отметить, что при покупке генератора на ВАЗ на замену поломанного или для усиления мощности лучше выбирать российские модели, так как они наиболее подходят по конструкции, не придётся проводить дорогостоящую доработку. К тому же вы всегда найдёте необходимые

Лучшие цены и условия на покупку новых авто

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов. 2, 5. Основные выпрямительные полупроводниковые диоды. 6. Катушки обмотки статора генератора. 7. Полупроводниковый интегральный регулятор напряжения (реле зарядки). 8. Обмотка возбуждения (ротор) генератора. 9. Конденсатор, фильтрующий помехоподавительный. 10. Монтажный блок (реле и предохранителей). 11. Лампа контрольная «зарядка аккумулятора». 12. Вольтметр (указатель напряжения бортовой сети). 13. Реле зажигания (реле замка зажигания). 14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе:Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными диодами и гаснет.

ЧИТАТЬ ЕЩЕ  Как подобрать прицеп для лодки, рейтинг и обзоры

Какой генератор следует выбрать?

Перед тем, как перейти к рассказу о том, какой генератор ваз 2114 лучше, стоит сказать — почему не стоит приобретать родной для 14-й модели аккумулятор? Дело в том, что он рассчитан на довольно низкую силу тока — всего 80 А.

Учитывая то, что во время работы автомашины, генератору приходится не только заряжать аккумуляторную батарею, но и питать электронные устройства, этого тока просто не хватит на полноценную зарядку АКБ (сюда же следует добавить пусть и небольшие, но потери тока в цепи). Именно поэтому желательно установить более мощный генератор.

Выбирая генератор в автомагазине, лучше отдать предпочтение более дорогим моделям. Как показывает практика многих водителей, самые дешевые модели генераторов выходят из строя практически сразу.

И так, какие же устройства можно установить на ваз 2114?

Во-первых, безо всяких модификаций можно поставить 37.3701 от 15-й модели. Он полностью заменяем с родным генератором 14-й, но проблема в том, что его ампераж еще меньше — всего 55 А. Поэтому устанавливать его следует только в крайнем случае.

Вторым допустимым вариантом является генератор от Приоры либо Калины — он создает ток силой в 115 А, которого хватит и на зарядку аккумулятора и на работу всей бортовой электроники. Правда, придется заменить шкив устройства на более подходящий.

Третий вариант — генератор от PRAMO, имеющий ампераж 120 А. Это — наиболее оптимальный из всех вариант для 2114.

Ну и, наконец, генераторы от Eldix с силой тока 80 или 115 А — они полностью идентичны с генератором 14-й модели по внешним габаритам и параметрам шкива. Единственное, что стоит помнить — они практически не ремонтопригодны. Даже при небольшой поломке придется заменять все устройство.
